VW Passat Variant 35i G60 Syncro
Seite 2 von 9

Umbau Bilder anschauen - So funktionierts
Java Script und Java muß eingeschaltet sein !
Klicke auf eines der Bilder um es dir in groß zu anzusehen.
Unter den großen Bildern stehen Infos zu dem gemachten Arbeiten und die Anzahl der Bilder.
Wenn du dann mit der Maus in den unteren Teil der Bilder fährst erscheint ein Menü mit dem du die Slideshow starten, die Bilder vor und zurück blättern, es verschieben oder schließen kannst.

Viel Spaß beim anschauen der Bilder.

Die ersten Arbeiten
Ausbau des G60 Laders
Highslide JS
VW Passat G60 Syncro Umbau :
Da man ja einen G Lader in bestimmten Abständen überholen lassen sollte werde ich den jetzt mal ausbauen da ich nicht weiß wann er das letzte mal kpl. nachgesehen und überholt wurde.
Highslide JS
VW Passat G60 Syncro Umbau :

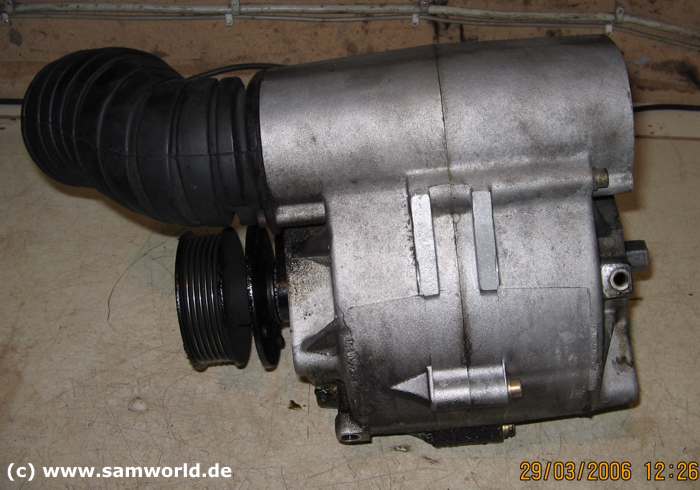

Von aussen macht er noch einen sehr guten Eindruck. Er ist auf jeden Fall schon mal beim Vorbesitzer ausgewechselt worden da er von 1999 stammt (Datumsstempel auf dem Gehäuse).
Highslide JS
VW Passat G60 Syncro Umbau :

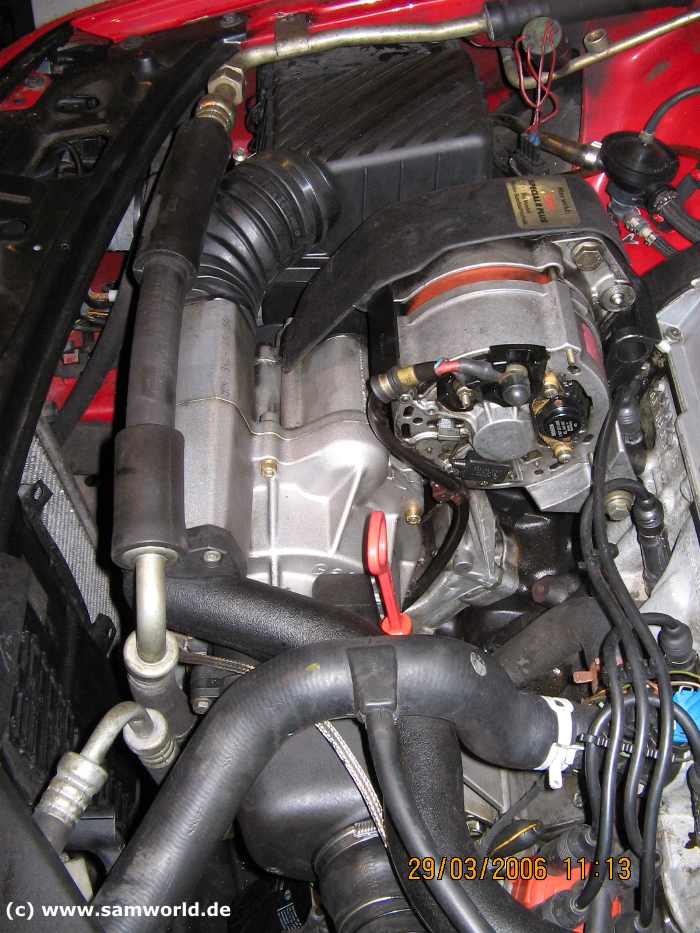

Hier sieht man die Halteplatte an der der Lader festgeschraubt wird.
Highslide JS
VW Passat G60 Syncro Umbau :
Der Laderhalter ist ein wenig Ölversifft, aber das ist ja normal.
Highslide JS
VW Passat G60 Syncro Umbau :

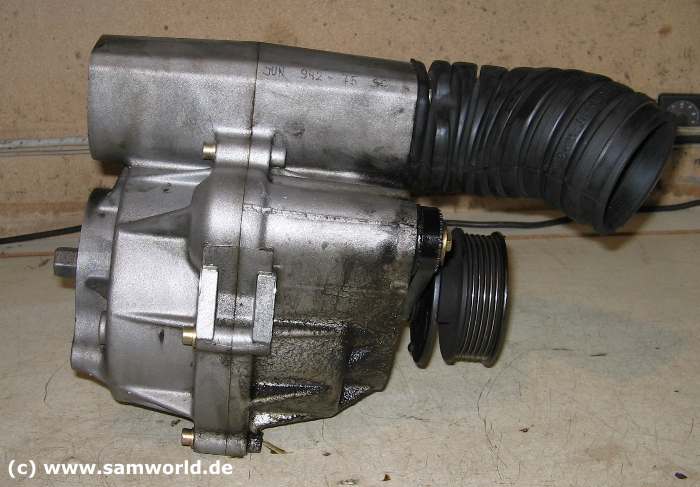

Hier der ausgebaute G60 Lader.
Highslide JS
VW Passat G60 Syncro Umbau :
Es ist noch der originale schmale Zahnriemen verbaut, den werde ich direkt gegen einen 16 mm Zahnriemen austauschen bevor der Lader wieder an seinen angestammten Platz zurück kommt.
Highslide JS
VW Passat G60 Syncro Umbau :

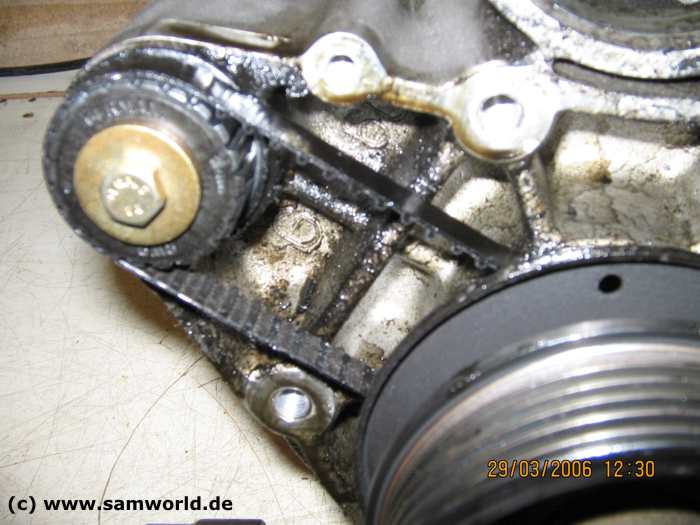

Eine der häufigsten Ursachen für einen Laderschaden ist ein kaputter Zahnriemen. Wie man hier bei meinem Lader gut sehen kann fehlen dem Zahnriemen schon so einige Zähne. Wie gut das ich den ausgebaut habe und zum überholen gebe. Lange wäre das nicht mehr gut gegangen !!
Highslide JS
VW Passat G60 Syncro Umbau :
Hier ein Bild wo man besser den kaputten Zahnriemen bzw. die fehlenden Zähne sehen kann.
Highslide JS
VW Passat G60 Syncro Umbau :

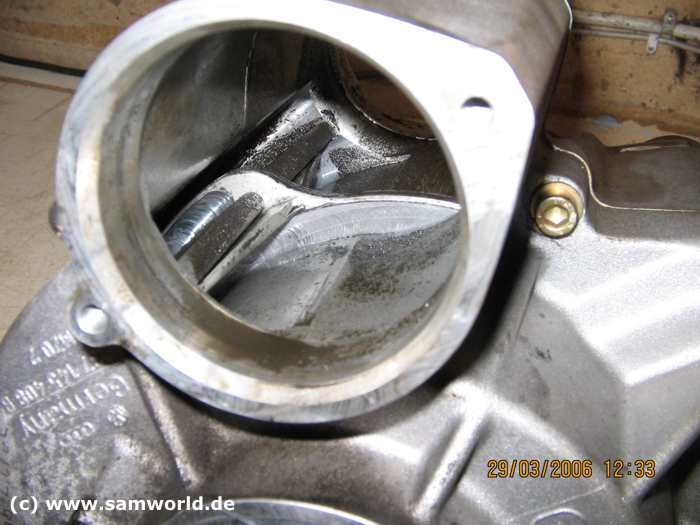

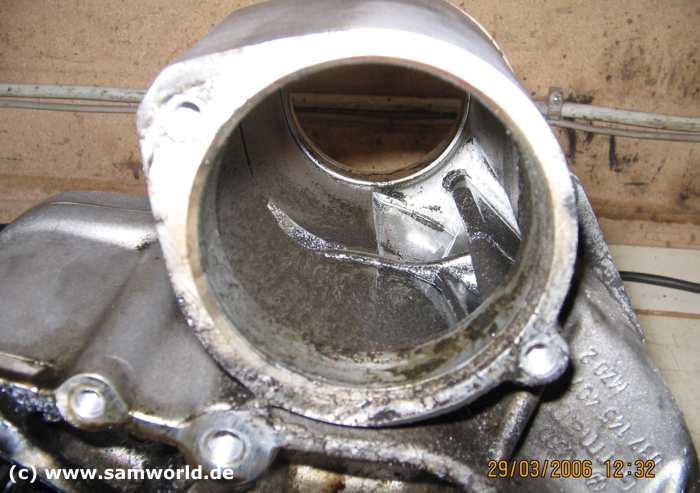

Ansonsten macht er noch einen sehr guten Eindruck. Von innen ist er zwar etwas mit Öl versifft, aber das ist ja normal bei den Ladern.
Highslide JS
VW Passat G60 Syncro Umbau :
Nach einiger Recherche im Internet bin ich auf die Firma SLS gestoßen. Die sind mit die größten und besten in Sachen G Lader Überholung. Dann mal den Lader gut verpacken und ab damit zu SLS.

Das Ladeluftsystem und dessen Ausbau
Highslide JS
VW Passat G60 Syncro Umbau :
Das Druckrohr in dem der Temperatursensor bzw. das Potiometer eingebaut ist und der Druckschlauch der oben an die Dosselklappe dran geht.
Highslide JS
VW Passat G60 Syncro Umbau :

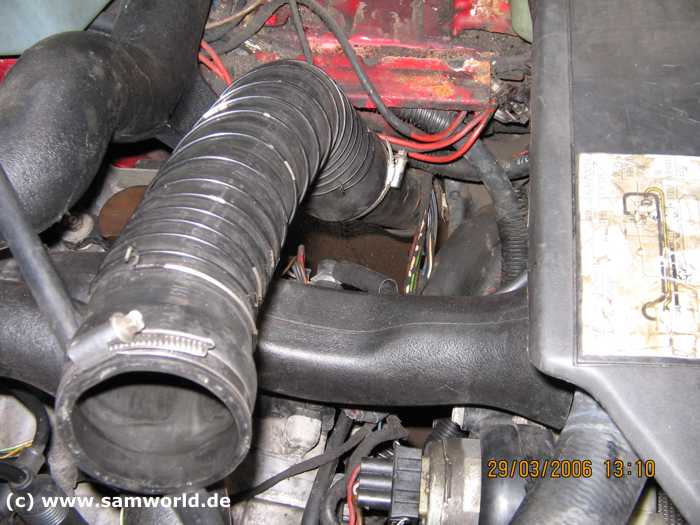

Der Druckschlauch der vom Ladeluftkühler kommt und an das Druckrohr dran geht.
Highslide JS
VW Passat G60 Syncro Umbau :
Dies ist der Druckschlauch der vom Schalldämpfer des G Laders kommt und in das Metall Verbindungsrohr mündet.
Highslide JS
VW Passat G60 Syncro Umbau :

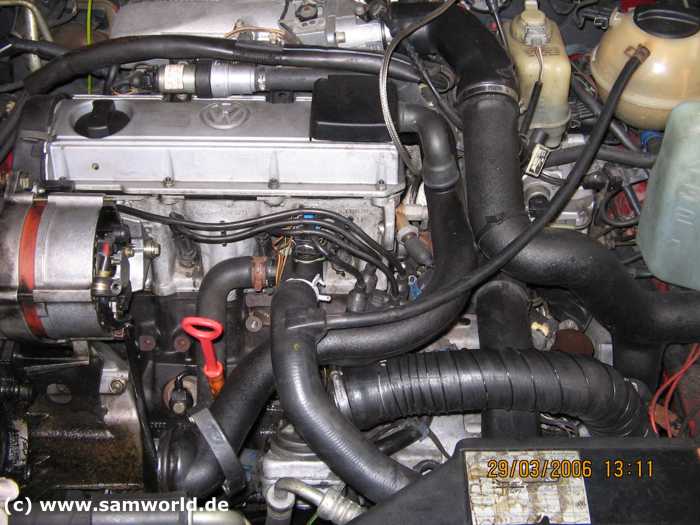

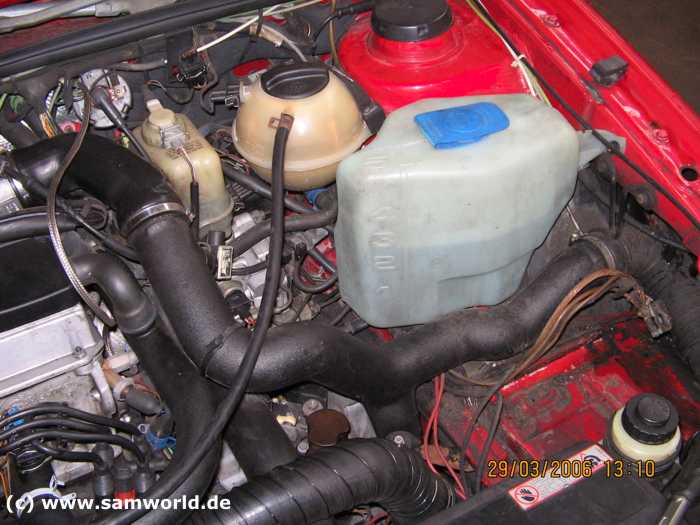

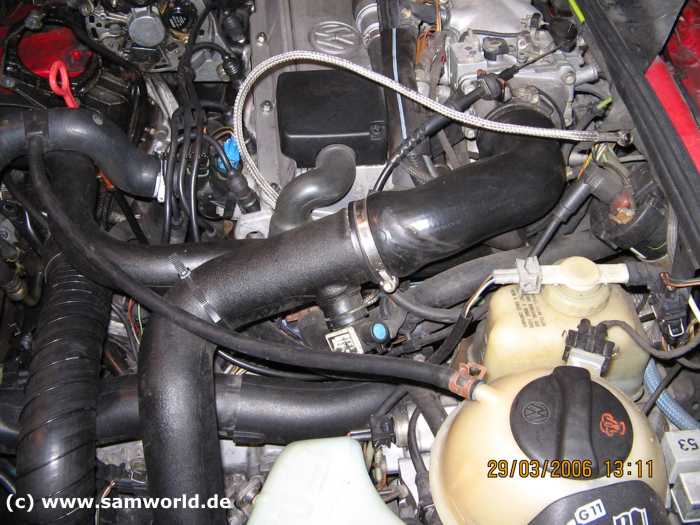

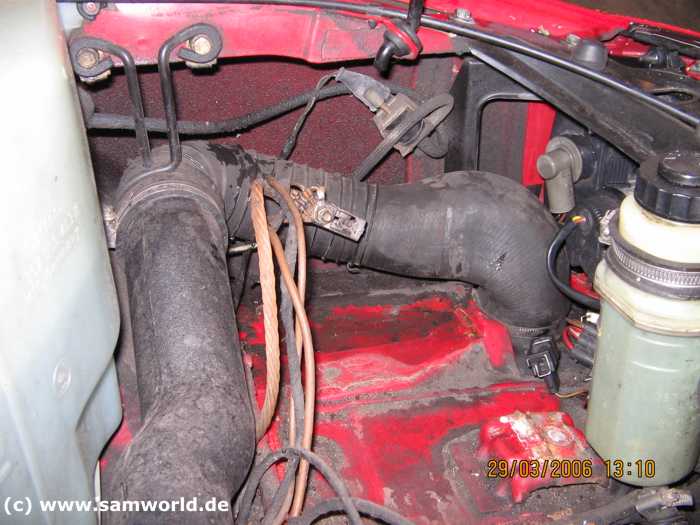

Hier sieht man die Anordnung der Ladedruckrohre im Motorraum.
Highslide JS
VW Passat G60 Syncro Umbau :
Der Druckschlauch an der Drosselklappe und das Druckrohr mit dem Temperatursensor bzw. Potiometer.
Highslide JS
VW Passat G60 Syncro Umbau :
Der Druckschlauch der vom Metall Verbindundungsrohr kommt und in den Ladeluftkühler mündet.
Highslide JS
VW Passat G60 Syncro Umbau :

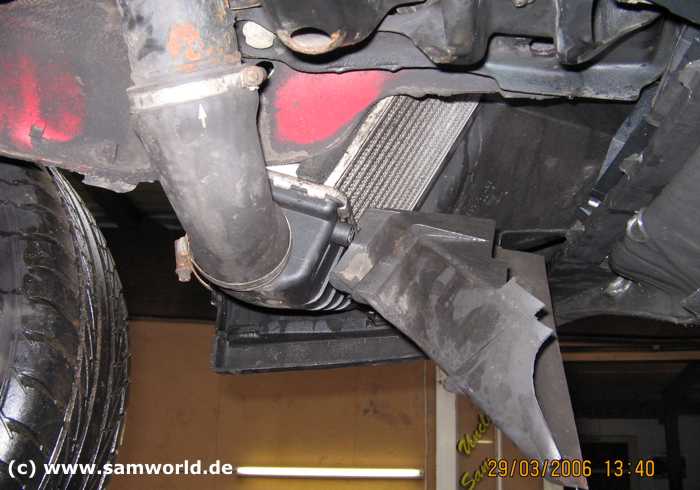

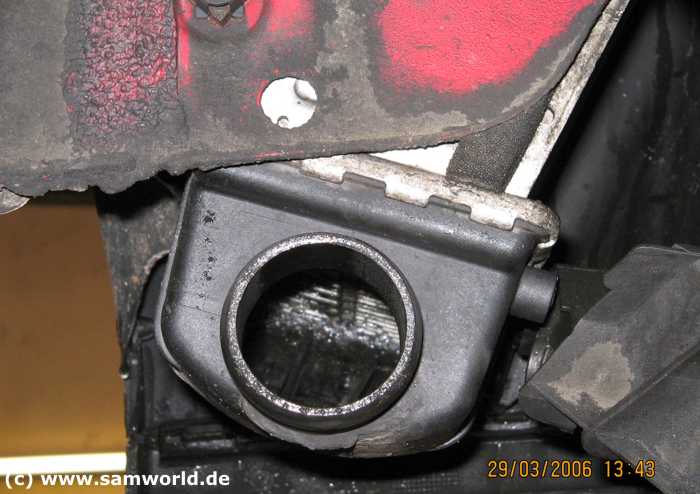

Der Ladeluftkühler.
Highslide JS
VW Passat G60 Syncro Umbau :

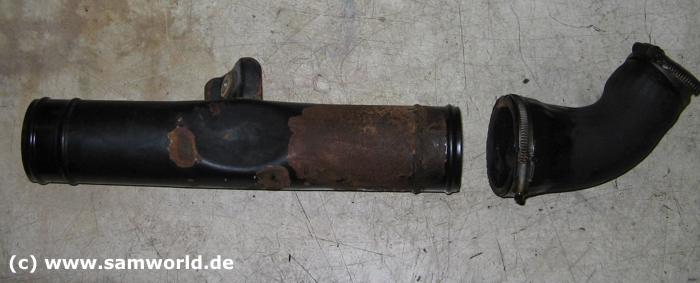

Das Metall Verbindungsrohr mit dem Druckschlauch zum G Lader.


Der Umbau des Innenraums
Einbau von Recaro Sportsitzen aus einem Golf I Cabrio Sportline
Highslide JS
VW Passat G60 Syncro Umbau :

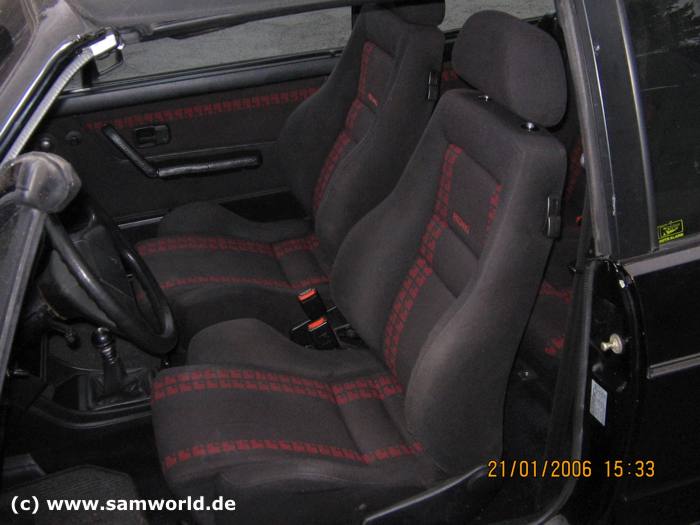

Ich hatte noch ein VW Golf I Cabrio Sportline rumstehen der damals original vom Werk aus Recaro Sitze verbaut bekam.
Highslide JS
VW Passat G60 Syncro Umbau :

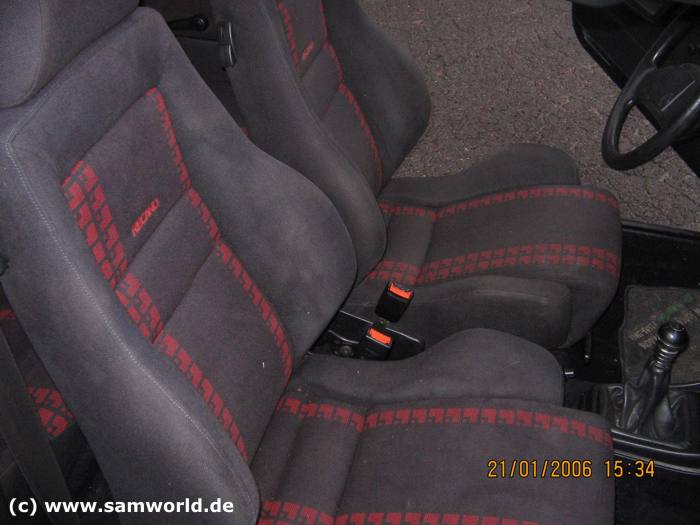

Diese Sitze sollten nun in meinem Passat G60 Syncro verbaut werden weil man da echt gut drin sitzt und einen genialen Seitenhalt mit hat.
Highslide JS
VW Passat G60 Syncro Umbau :

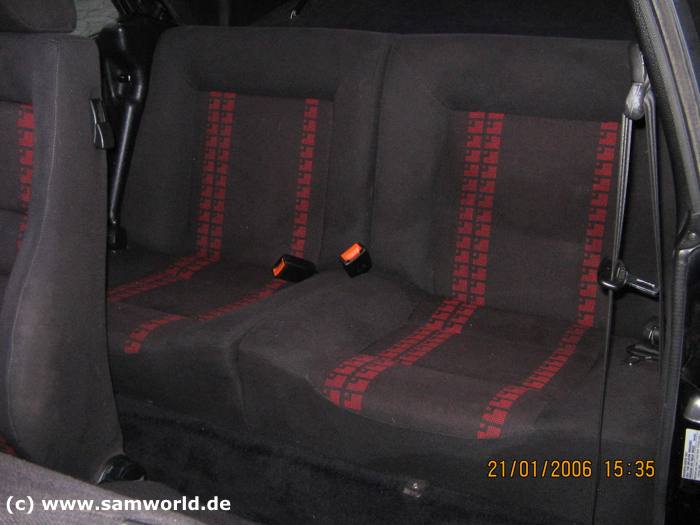

Die Rücksitzbank passt so nicht in den Passat, das wird noch viel Arbeit ...
Highslide JS
VW Passat G60 Syncro Umbau :

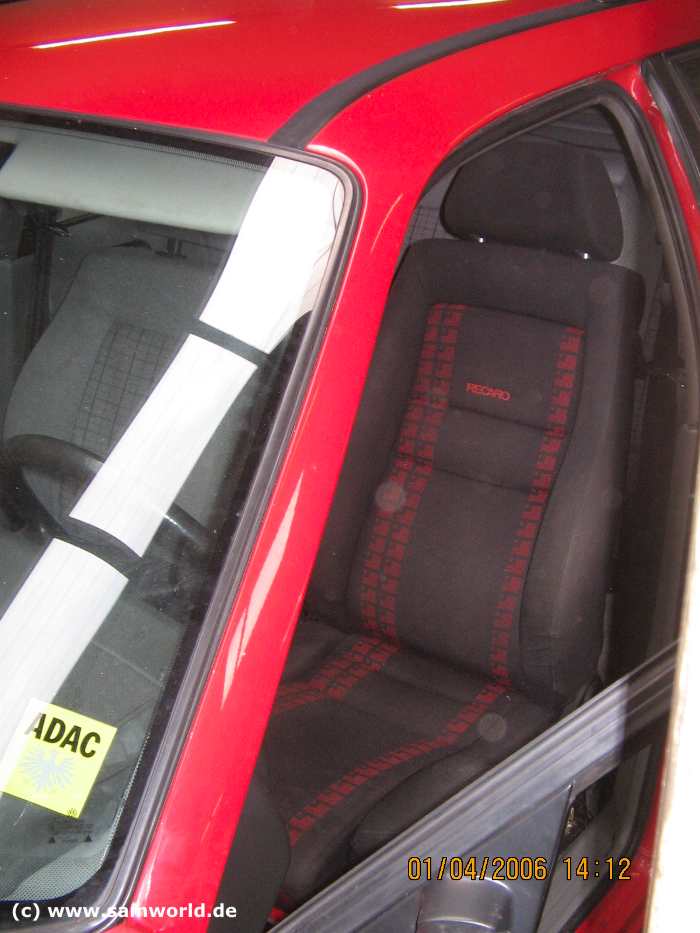

Das erste reinstellen der Recaro Sitze in meinen Passat. Sieht doch sehr gut aus und die roten Streifen passen auch sehr gut zu der roten Farbe meines Autos :-)
Highslide JS
VW Passat G60 Syncro Umbau :

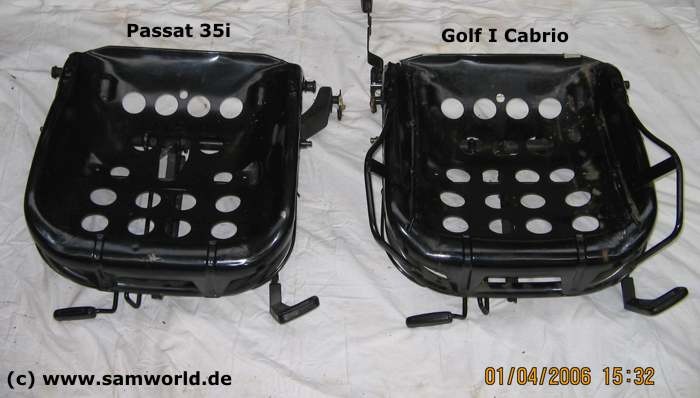

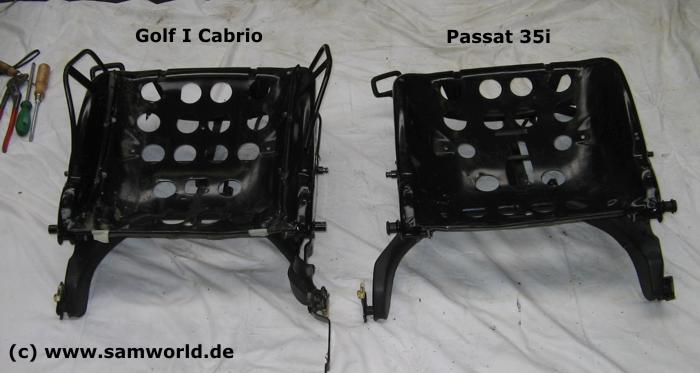

Leider ist nichts mit einfach so einbauen da sich die Konsolen der Sitze total unterscheiden. Hier sieht man das die Recaro Konsolen an den Seiten noch Metallverstrebungen haben womit die Seitenpolster gehalten werden.
Highslide JS
VW Passat G60 Syncro Umbau :
Auch die Führungen die in den Führungsschienen gleiten sind unterschiedlich. Die vom Passat sind an der linken Aussenseite (Fahrersitz) bzw. rechten Aussenseite (Beifahrersitz) wesentlich breiter als die der Golf I Cabrio Konsolen.
Highslide JS
VW Passat G60 Syncro Umbau :

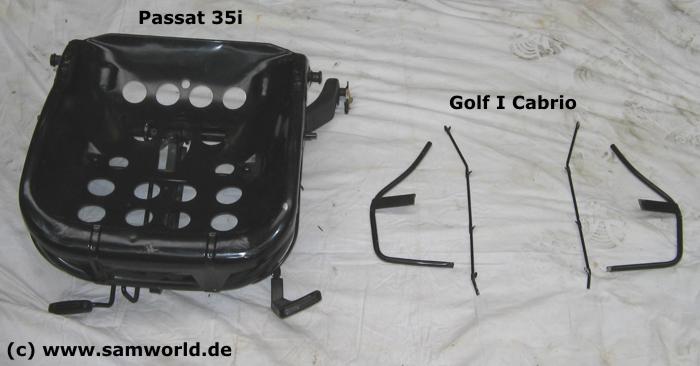

Also habe ich einfach die Metallverstrebungen für die Seitenpolster von den Golf Konsolen abgetrennt um diese an die Passat Konsolen anzuschweißen.
Highslide JS
VW Passat G60 Syncro Umbau :

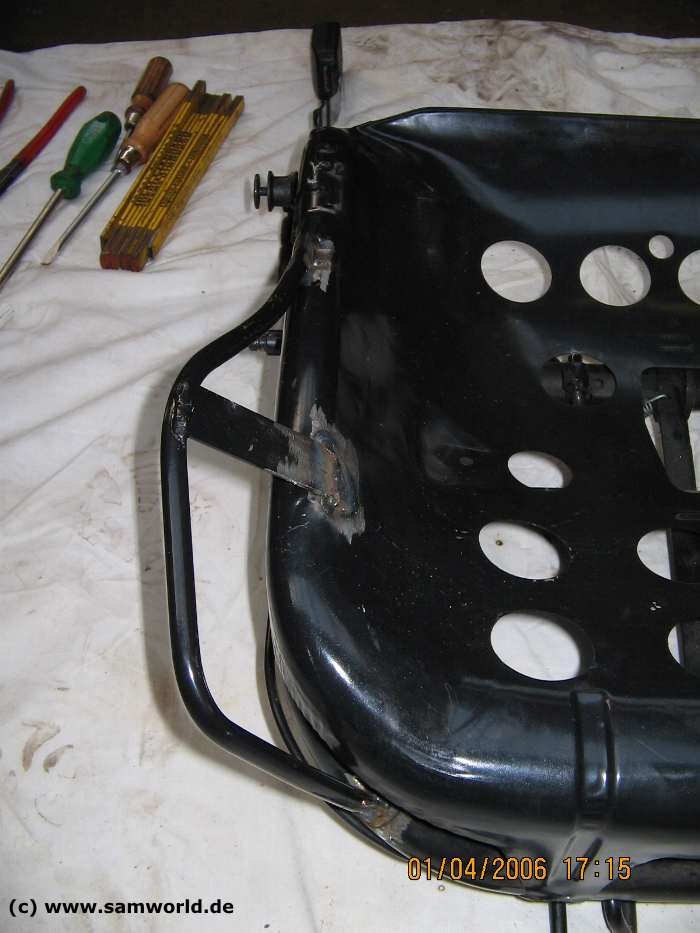

Nach dem genauen ausmessen der Postition und des Winkels habe ich die Vertrebungen angeschweißt.
Highslide JS
VW Passat G60 Syncro Umbau :

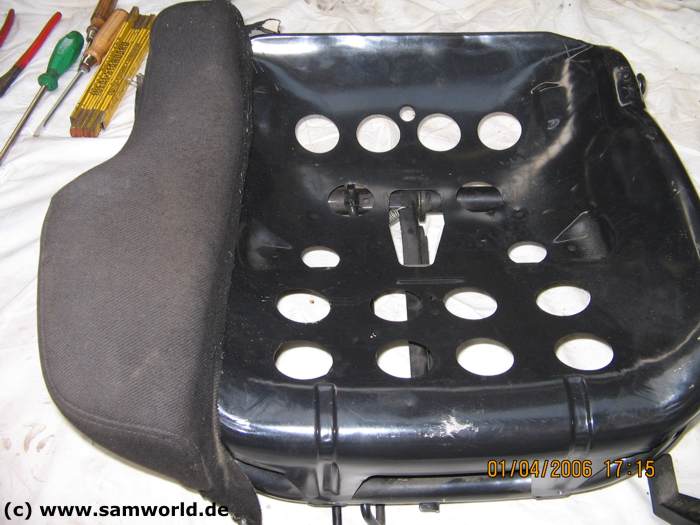

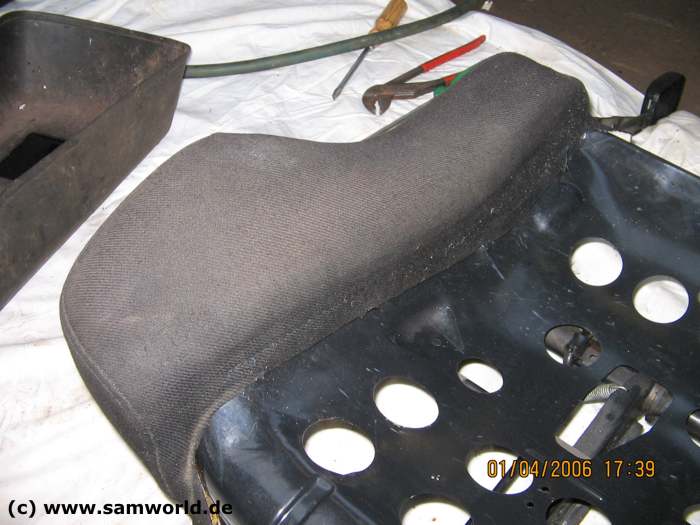

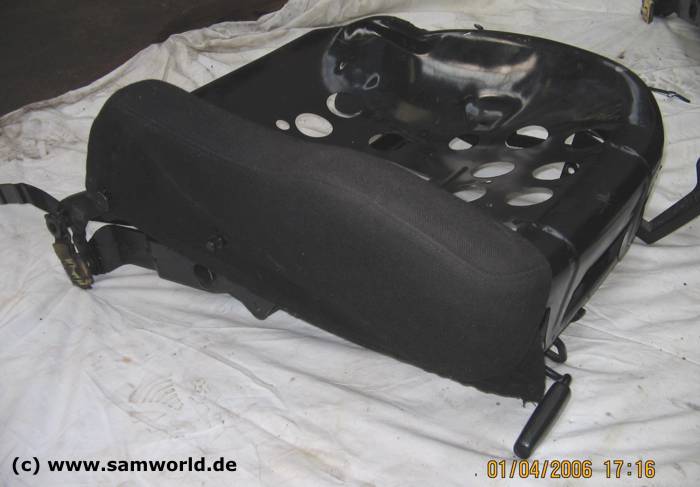

Die erste Anprobe des Seitenpolsters.
Highslide JS
VW Passat G60 Syncro Umbau :
Das Seitenpolster sitzt genau da wo es hin soll.
Highslide JS
VW Passat G60 Syncro Umbau :
Sieht doch gut aus :-)
Highslide JS
VW Passat G60 Syncro Umbau :

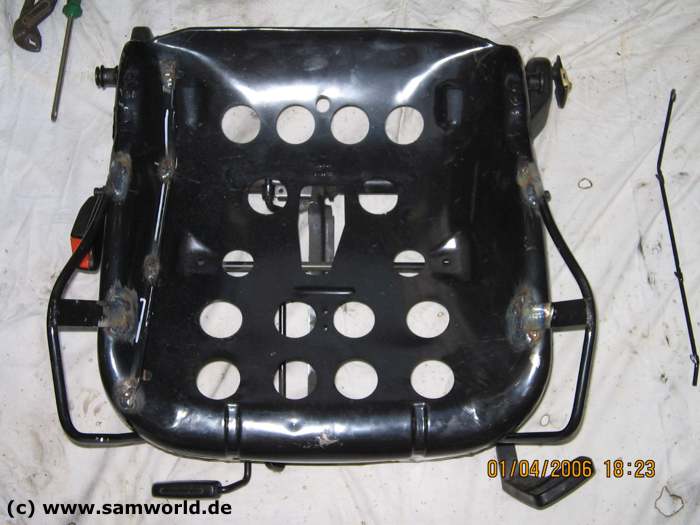

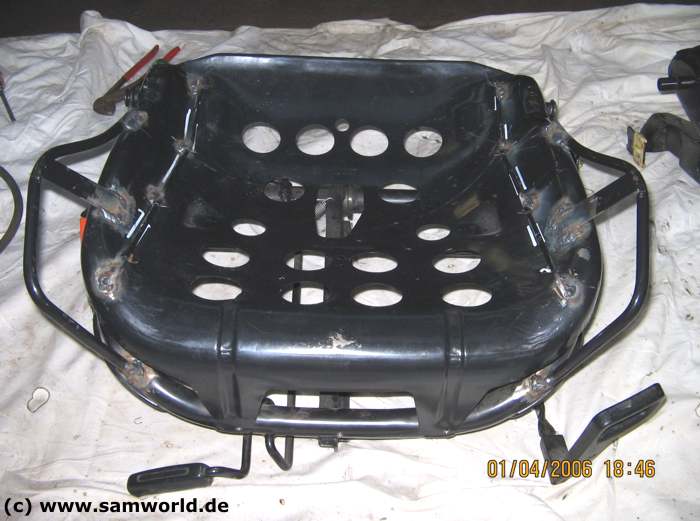

Hier die fast fertige Passat Konsole der Fahrerseite an der schon 3 der 4 Verstrebungen angeschweißt sind.
Highslide JS
VW Passat G60 Syncro Umbau :
Die Verstrebungen sitzen perfekt.
Highslide JS
VW Passat G60 Syncro Umbau :

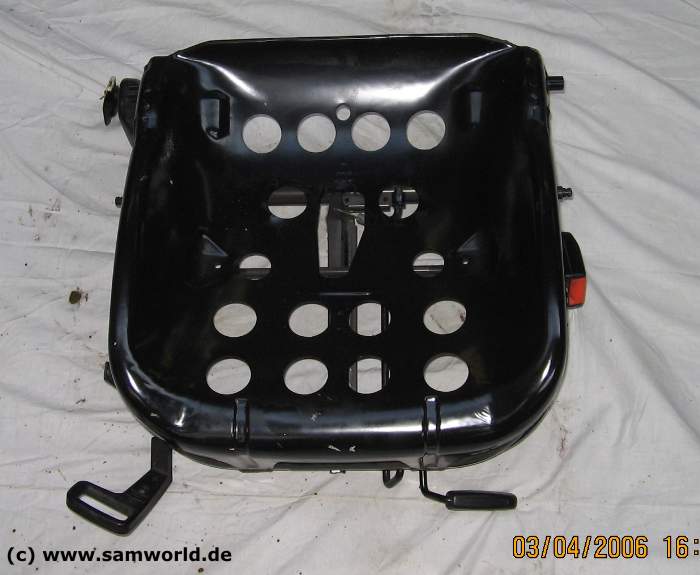

Die Passat Beifahrer Konsole muß ich jetzt noch umschweißen.
Highslide JS
VW Passat G60 Syncro Umbau :
Die fertige Fahresitz Konsole und die noch zu bearbeitende Beifahersitz Konsole mit den schon abgetrennten Verstrebungen der Recaro Golf I Konsole.
Highslide JS
VW Passat G60 Syncro Umbau :

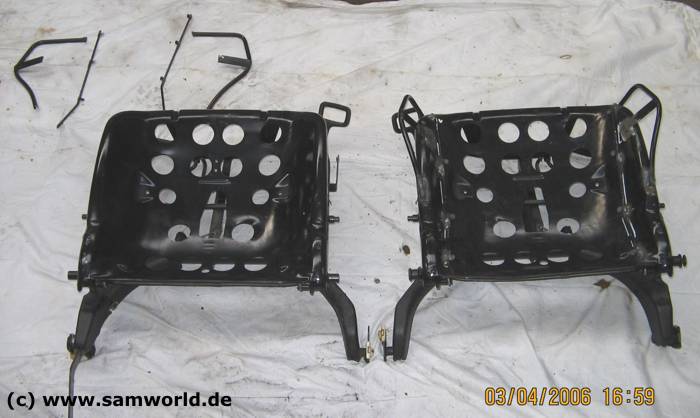

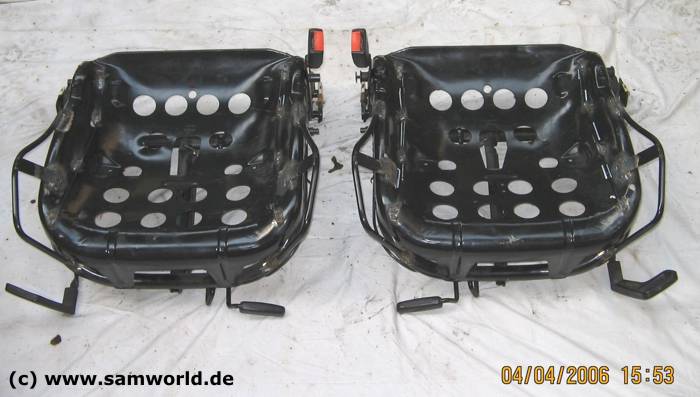

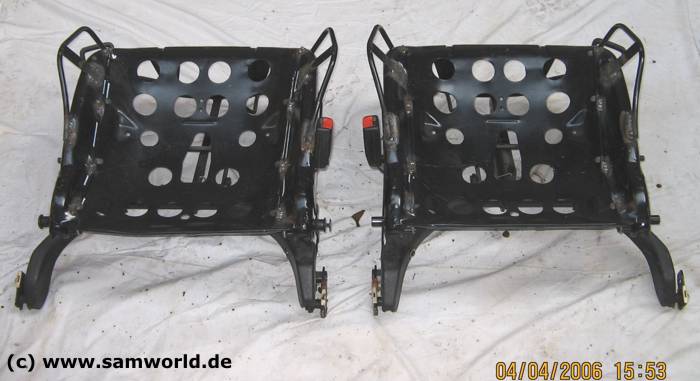

Hier die beiden fertig umgeschweißten Passat Konsolen.
Highslide JS
VW Passat G60 Syncro Umbau :
Jetzt noch die Schweißnähte verputzen, grundieren und Farbe drüber und schon können die Sitze wieder zusammen gebaut werden.

Ausschlachten des Innenraums
Highslide JS
VW Passat G60 Syncro Umbau :

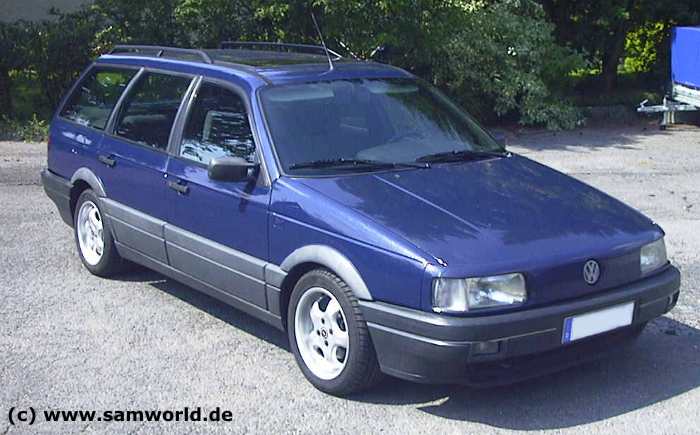

Vor dem Passat G60 fuhr ich diesen Passat 16V mit 2 Liter und 136 PS.
Highslide JS
VW Passat G60 Syncro Umbau :
Der 16V Passat hatte eine kpl. schwarze Innenausstattung.
Highslide JS
VW Passat G60 Syncro Umbau :

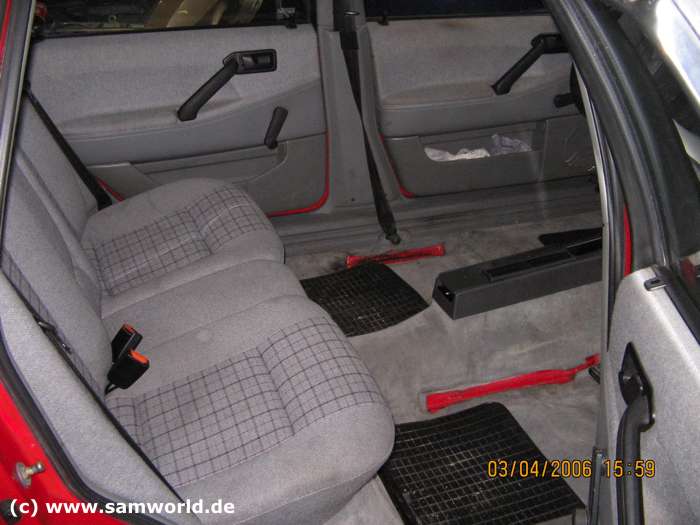

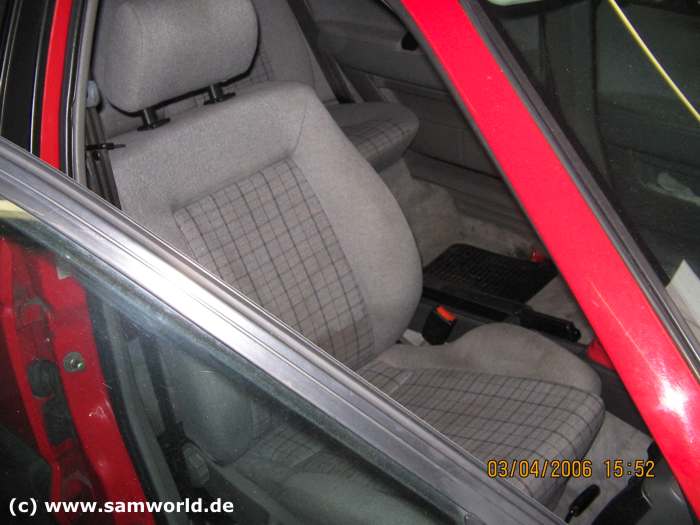

In meinem G60 Passat war die Innenausstattung in grau gehalten was mir gar nicht gefiel, also beschloß ich die Innemnausstattungen der beiden Passats zu tauschen.
Highslide JS
VW Passat G60 Syncro Umbau :

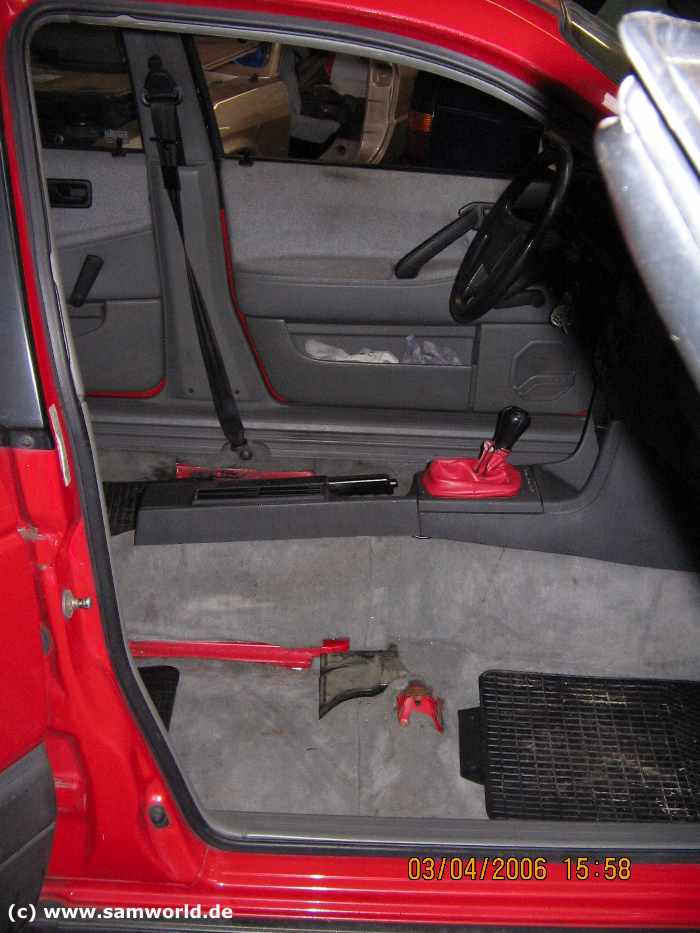

Also wurden zuerst mal die vorderen Sitze aus dem G60 ausgebaut.
Highslide JS
VW Passat G60 Syncro Umbau :
Da muß noch einiges raus ...
Highslide JS
VW Passat G60 Syncro Umbau :
Der Ausbau der 2-geteilten Rücksitzbank.
Highslide JS
VW Passat G60 Syncro Umbau :

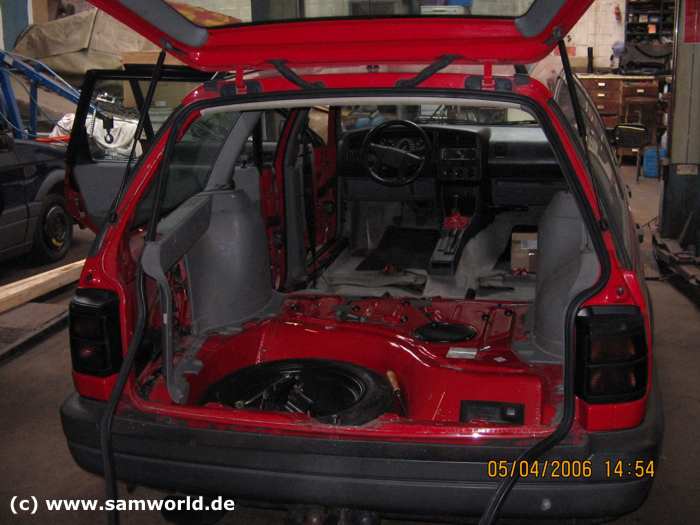

So, die kpl. Sitzausstattung, der Kofferraum Teppich und die Blechabdeckungen der Reserveradmulde sind nun ausgebaut.
Highslide JS
VW Passat G60 Syncro Umbau :
Teppich, Türverkleidungen, A-B-C Säulen und Kofferraumverkleidungen müssen auch noch raus.
Highslide JS
VW Passat G60 Syncro Umbau :

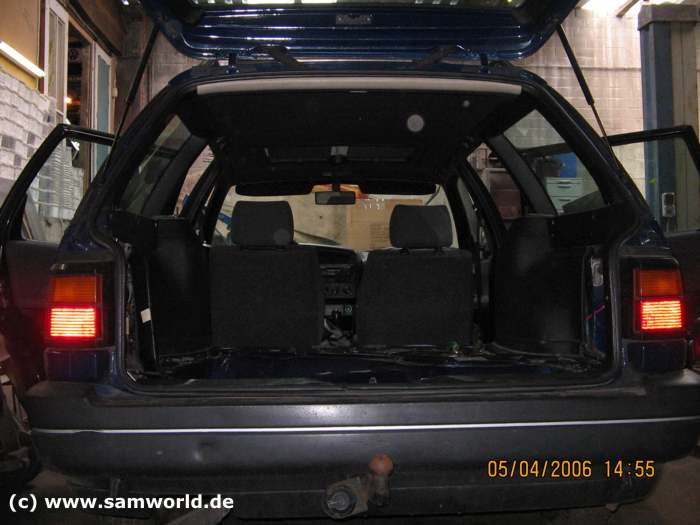

Der gleiche Ausbau muß natürlich auch bei meinem 16V Passat gemacht werden.
Highslide JS
VW Passat G60 Syncro Umbau :

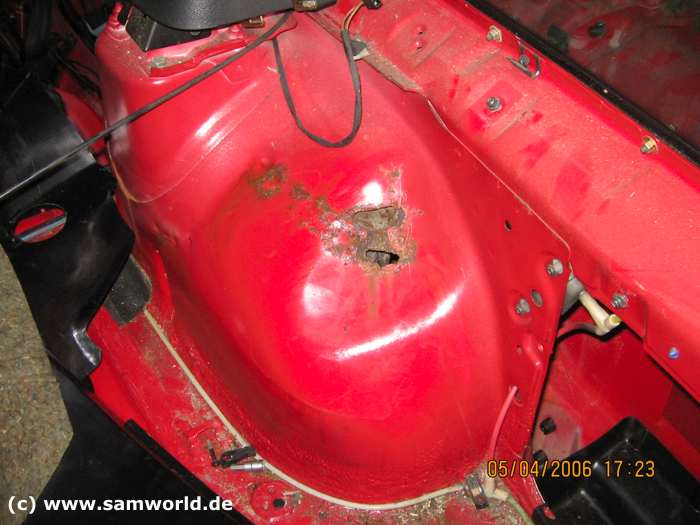

Als ich die Kofferraum Verkleidungen beim G60 demontiert hatte sah ich das beim hinteren rechten inneren Radhaus durchrostungen vorhanden waren.
Highslide JS
VW Passat G60 Syncro Umbau :

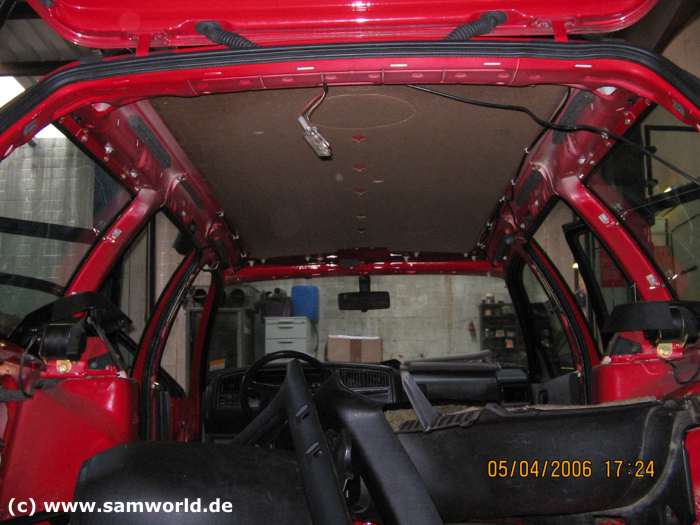

Die A-B-C Säulen Verkleidungen und der Dachhimmel sind nun auch demontiert.
Highslide JS
VW Passat G60 Syncro Umbau :

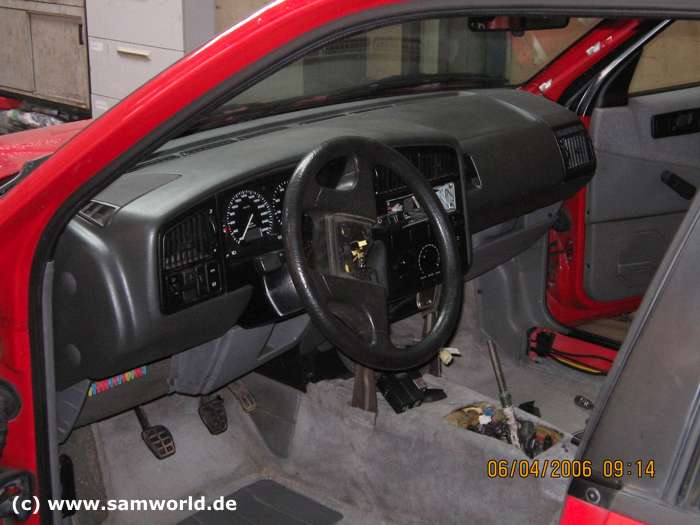

Die Mittelkonsole ist schon demontiert, jetzt muß noch das Lenkrad und das Armaturenbrett ausgebaut werden.
Highslide JS
VW Passat G60 Syncro Umbau :

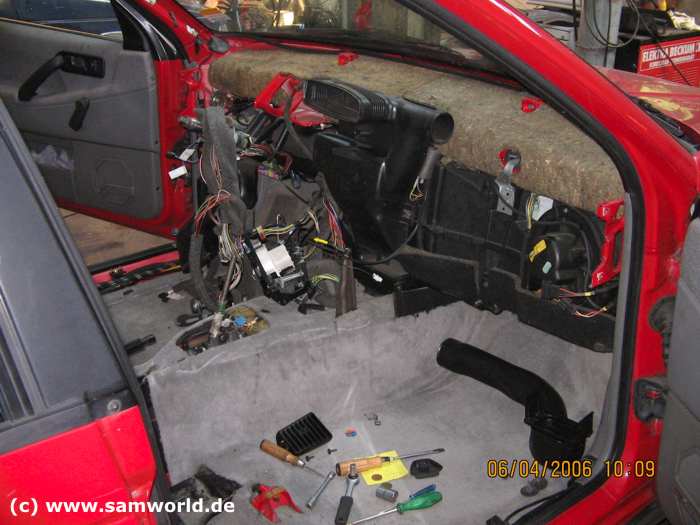

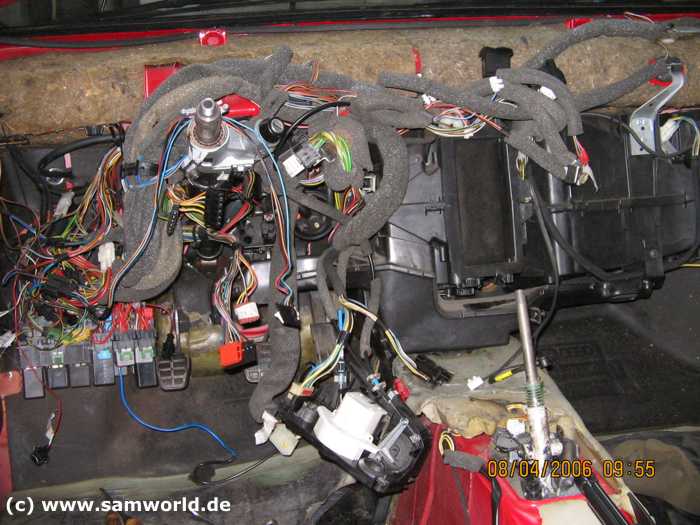

So, das Armaturenbrett ist nach viel Arbeit nun auch endlich ausgebaut.
Highslide JS
VW Passat G60 Syncro Umbau :

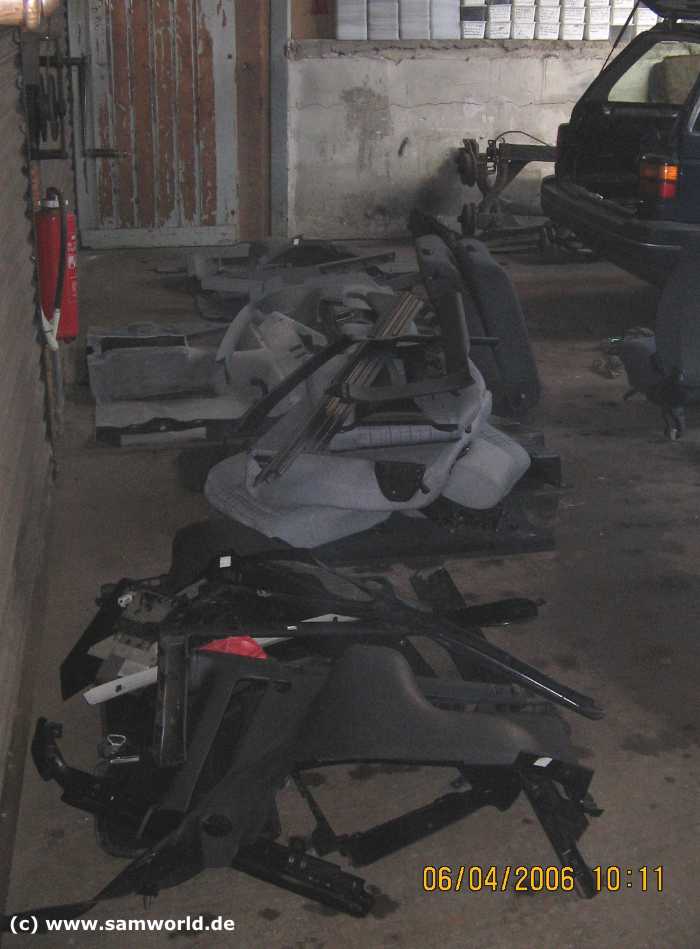

Hier sieht man die ganzen Teile die mittlerweile aus den beiden Passats ausgebaut wurden.
Highslide JS
VW Passat G60 Syncro Umbau :

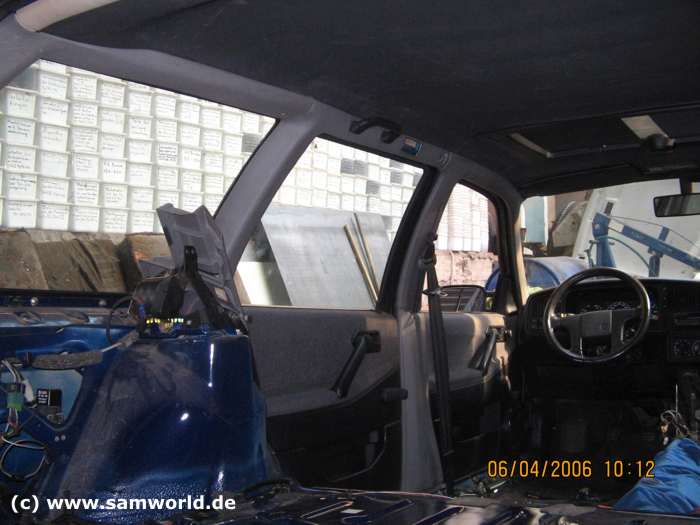

Der innen zerlegte 16V Passat.

Tempomat Einbau
Highslide JS
VW Passat G60 Syncro Umbau :
Der 16V Passat hatte einen Tempomat drin, der sollte natürlich auch in den G60 eingebaut werden. Hier sieht man wo die Unterdruckpumpe der GRA Anlage eingebaut wird.
Highslide JS
VW Passat G60 Syncro Umbau :

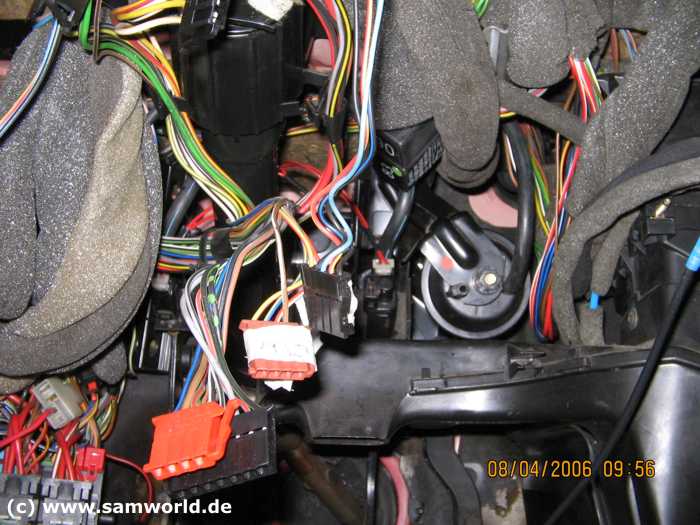

Die verlegung und das anschließen des Tempomat Kabelbaums.
Highslide JS
VW Passat G60 Syncro Umbau :
Der Einbau der Gaspedal Unterdruck Pumpe samt Schläuchen.

Seite 2 von 9


Info zu diesem Umbau
Umbauzeit : 03/06 - 11/07
Bilder : 510
Seiten : 9
Last Update : 03.02.2015
