Meine VW Umbauten

VW Passat Variant 35i G60 Syncro
Seite 6 von 9

Umbau Bilder anschauen - So funktionierts
Java Script und Java muß eingeschaltet sein !
Klicke auf eines der Bilder um es dir in groß zu anzusehen.
Unter den großen Bildern stehen Infos zu dem gemachten Arbeiten und die Anzahl der Bilder.
Wenn du dann mit der Maus in den unteren Teil der Bilder fährst erscheint ein Menü mit dem du die Slideshow starten, die Bilder vor und zurück blättern, es verschieben oder schließen kannst.

Viel Spaß beim anschauen der Bilder.

Fahrwerks Arbeiten
Einbau eines KW Gewindefahrwerks Variante 2
Highslide JS
VW Passat G60 Syncro Umbau :

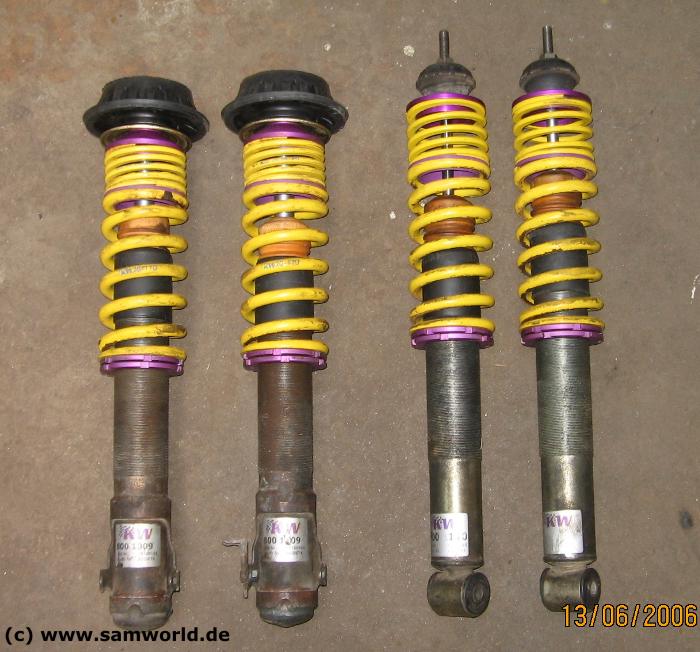

Da der Passat unbedingt etwas näher in Richtung Strasse muß habe ich mir ein KW Gewindefahrwerk Variante 2 gekauft.
Highslide JS
VW Passat G60 Syncro Umbau :
Es ist ein gebrauchtes KW Gewindefahrwerk, aber es hat erst gute 30 000 km runter.
Highslide JS
VW Passat G60 Syncro Umbau :

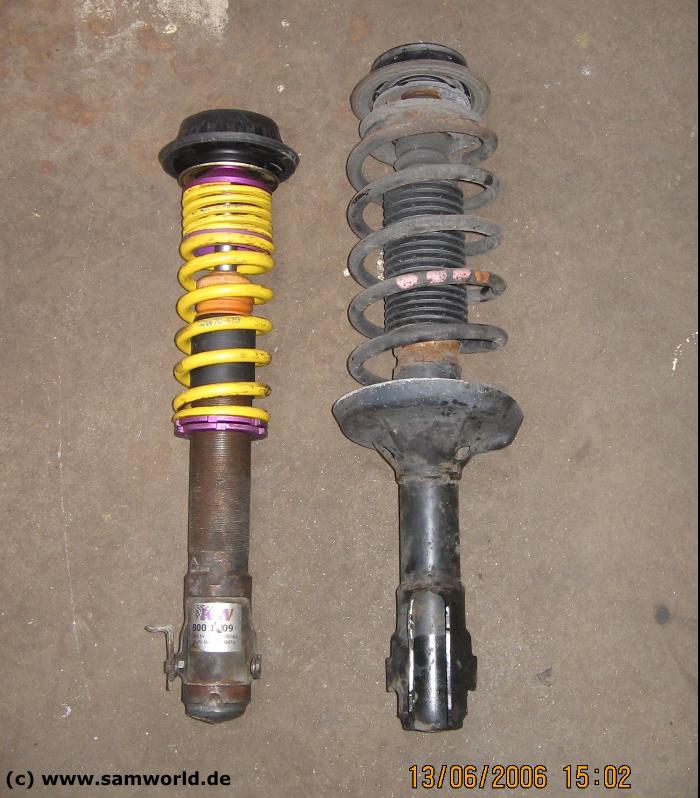

Hier sieht man gut den Höhenunterschied zwischen dem vorderen original G60 Syncro Federbein und dem KW Gewindefahrwerk.
Highslide JS
VW Passat G60 Syncro Umbau :

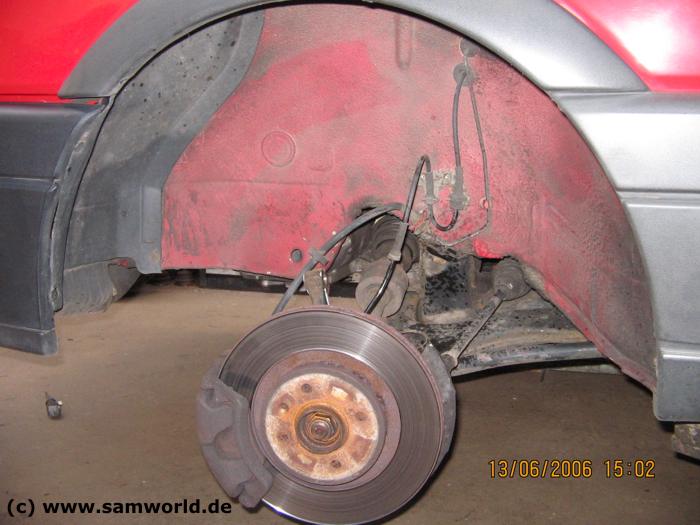

Das vordere linke original Federbein ist ausgebaut.
Highslide JS
VW Passat G60 Syncro Umbau :

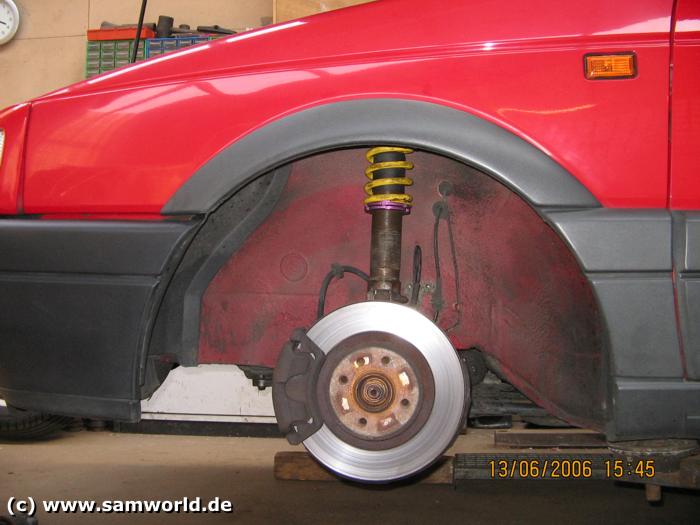

Das vordere linke KW Gewindefahrwerk Federbein ist nun eingebaut.
Highslide JS
VW Passat G60 Syncro Umbau :

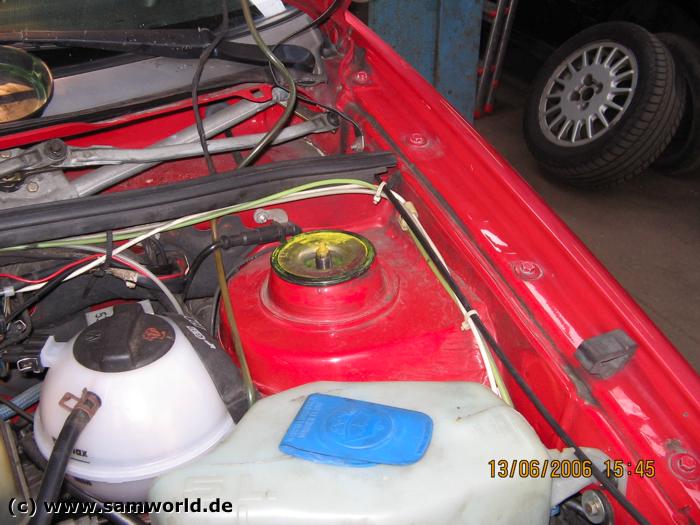

So siehts von oben aus.
Highslide JS
VW Passat G60 Syncro Umbau :

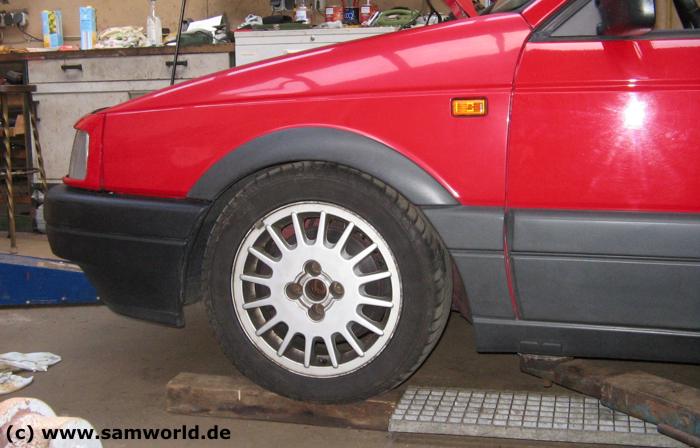

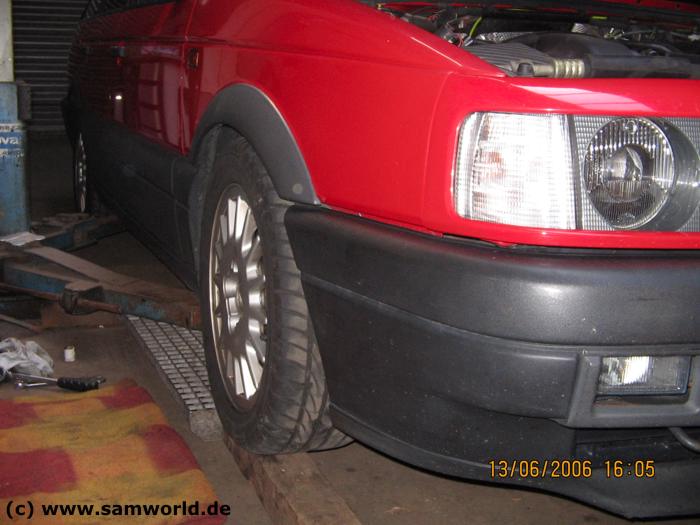

Nachdem alle 4 KW Federbeine eingebaut und in der Höhe eingestellt wurden sieht das ganze schon sehr gut aus.
Highslide JS
VW Passat G60 Syncro Umbau :

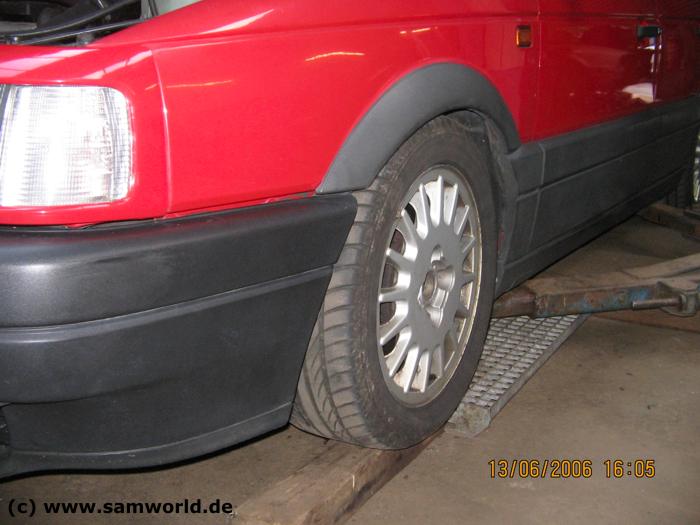

Vorne ist der Passat jetzt gute 9,5 cm näher an den Asphalt gekommen :-))
Highslide JS
VW Passat G60 Syncro Umbau :
So gefällt mir die Optik schon wesentlich besser :-)

Vorerst fertig III ... :-)
Bilder nach dem einbau des KW Gewindefahrwerks
Highslide JS
VW Passat G60 Syncro Umbau :

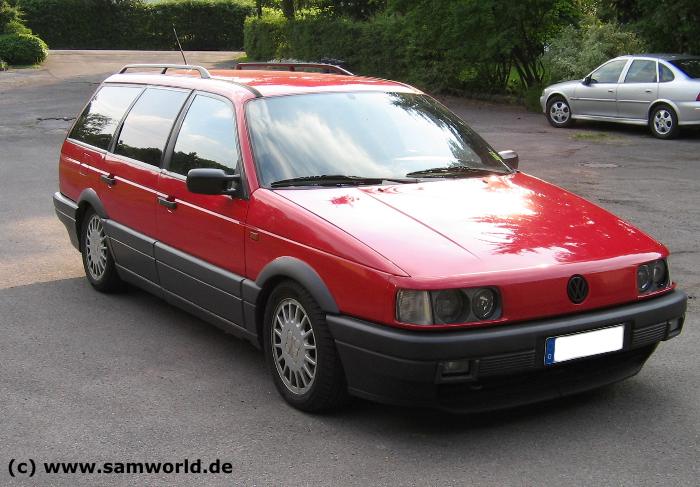

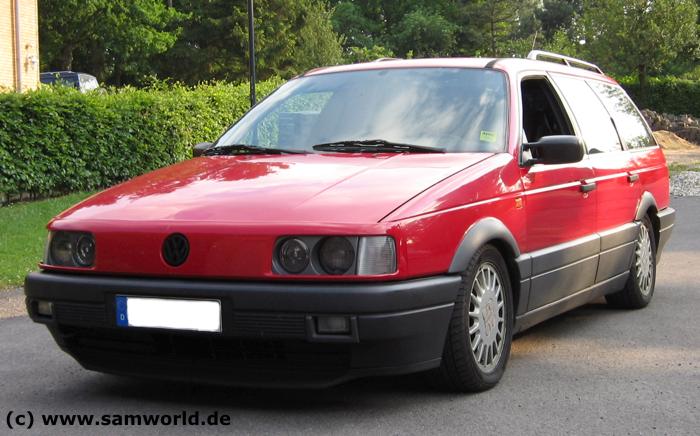

Hier Bilder von dem vorerst fertigen VW Passat G60 Syncro Kombi nach den bisherigen Umbauten.
Highslide JS
VW Passat G60 Syncro Umbau :

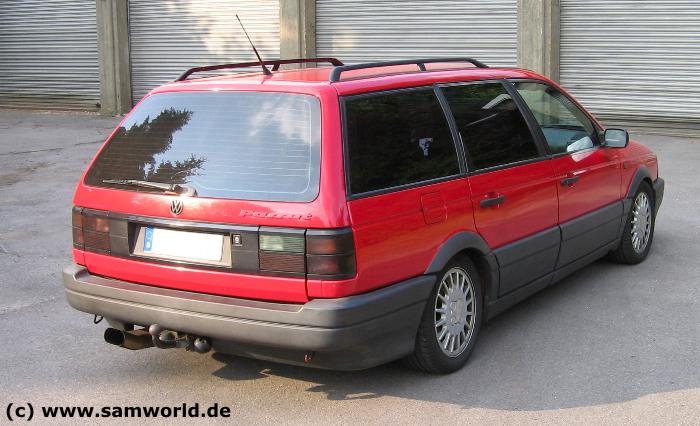

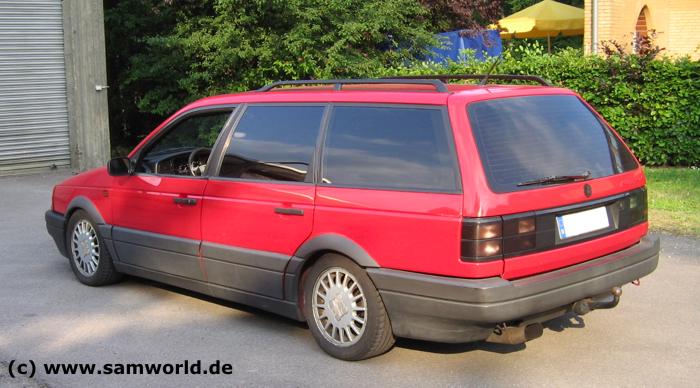

Hinten ist er um gute 8,5 cm tiefer gekommen.
Highslide JS
VW Passat G60 Syncro Umbau :
Jetzt muß nur noch die starre Anhängerkupplung durch eine mit abnehmbare Kopf ersetzt werden.
Highslide JS
VW Passat G60 Syncro Umbau :
Mit dem KW Gewindefahrwerk liegt der schwere Passat wie ein Brett auf der Strasse, ich bin sehr zufrieden mit dem Fahrwerk.
Highslide JS
VW Passat G60 Syncro Umbau :

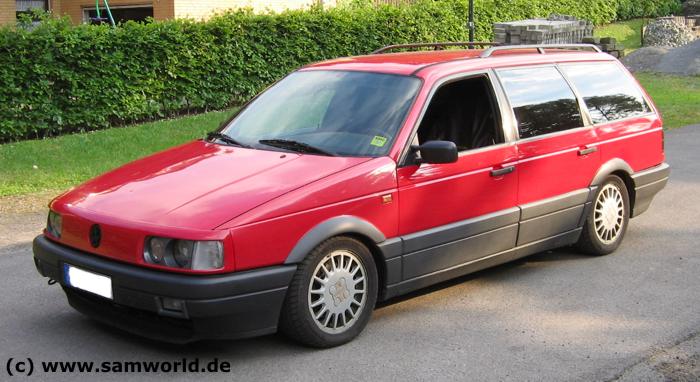

So tief macht er einen guten Eindruck und so ist er auch noch sehr gut fahrbar.
Highslide JS
VW Passat G60 Syncro Umbau :
Schöööööönnnnnn tief :-)
Highslide JS
VW Passat G60 Syncro Umbau :
Das tieferlegen kann ich also nun auch von der ToDo Liste streichen ... es stehen aber noch einige Punkte drauf die erledigt werden müssen ...

Aussen Optik
Die "Bad Look" bzw. "Böser Blick" Frontmaske
Highslide JS
VW Passat G60 Syncro Umbau :

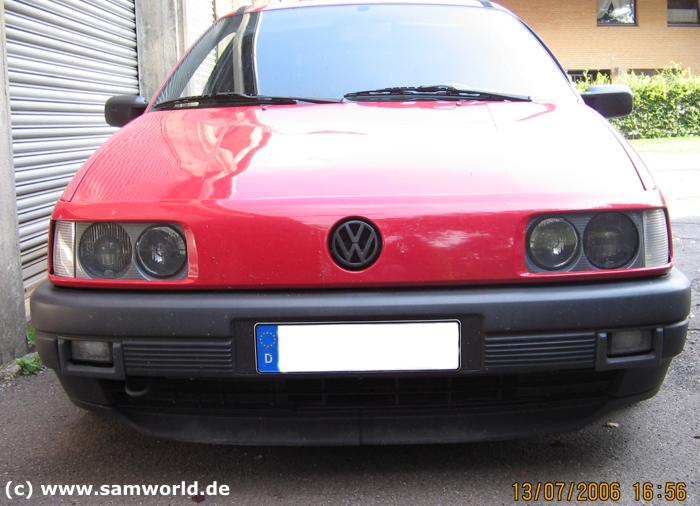

Die originale Frontmaske gefiel mir noch nie so richtig, darum habe ich mich auf die suche nach einer schönen Bad Look bzw. Böser Blick Frontmaske gemacht.
Highslide JS
VW Passat G60 Syncro Umbau :
Diese hier gefällt mir sehr gut da sie aussen dem bösen Blick auch noch ein Lufteinlassgitter hat.
Highslide JS
VW Passat G60 Syncro Umbau :

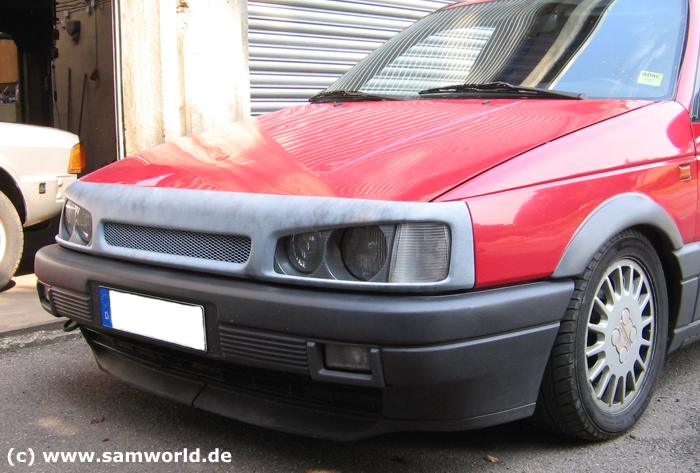

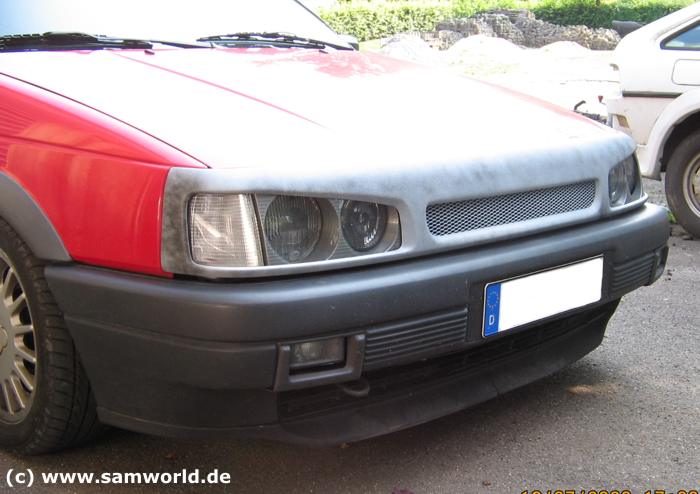

Nach dem ersten anpassen wurde die Frontmaske anschleifen und grundiert.
Highslide JS
VW Passat G60 Syncro Umbau :

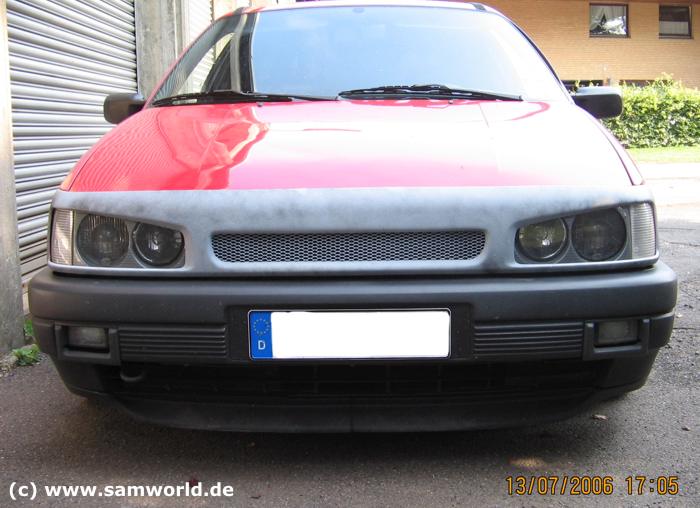

Sieht doch so schon wesentlich besser aus als die originle Passat Frontmaske ... jetzt muß die nur noch in Wagenfarbe lackiert werden.
Highslide JS
VW Passat G60 Syncro Umbau :

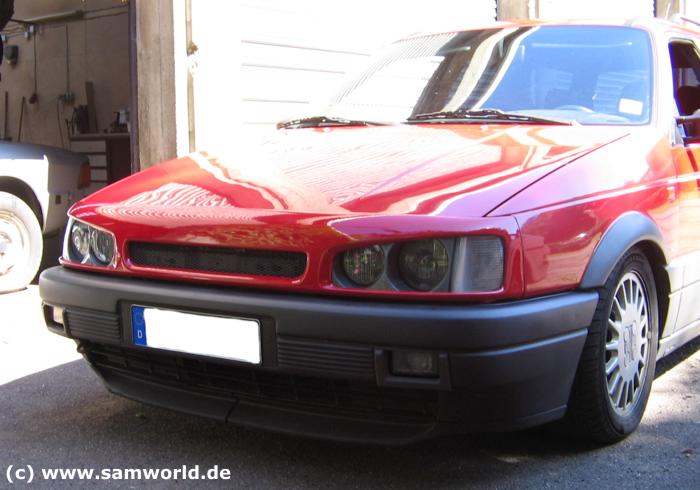

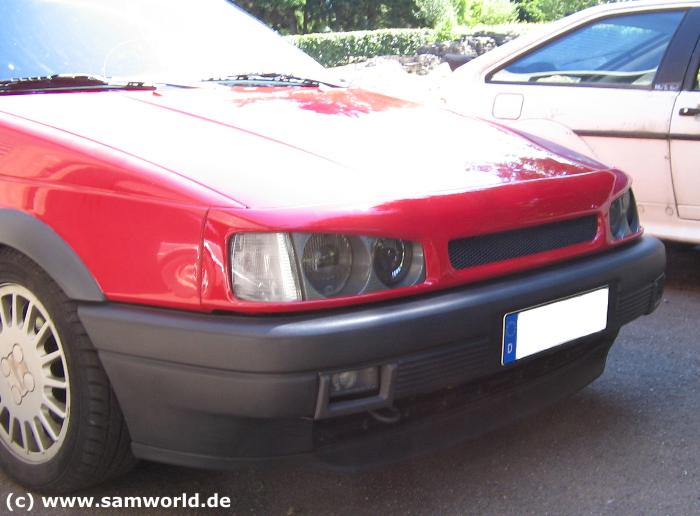

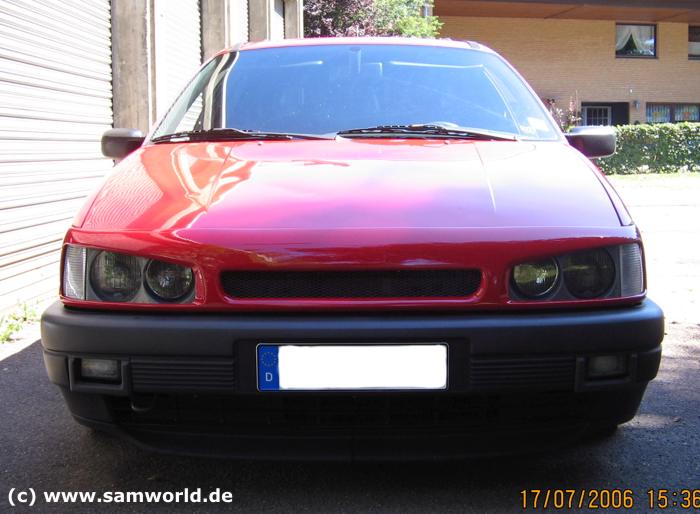

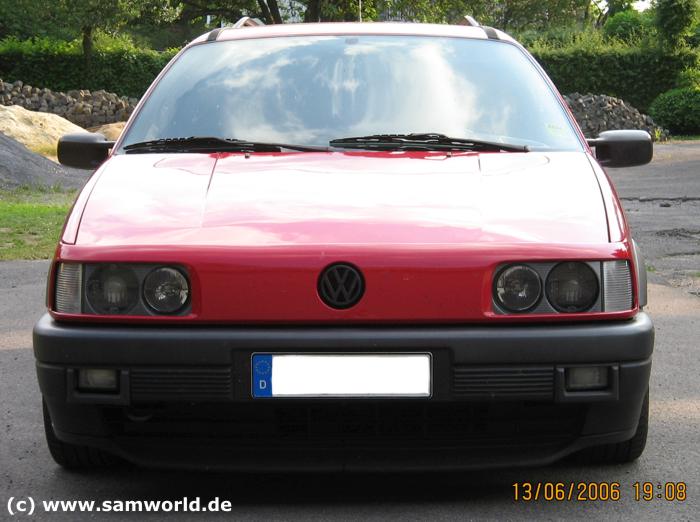

So jetzt ist die neue Frontmaske in Wagenfarbe lackiert und montiert.
Highslide JS
VW Passat G60 Syncro Umbau :

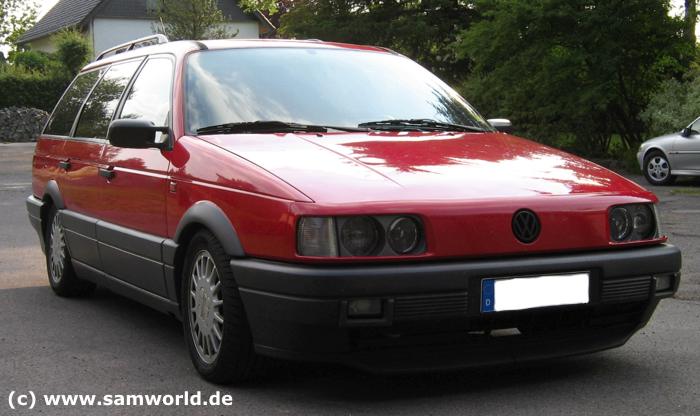

So macht der Passat einen schönen aggressiven Eindruck, das gefällt mir gut :-)
Highslide JS
VW Passat G60 Syncro Umbau :
In verbindung mit den schwarzen Hella Scheinwerfern verleiht die Bad Look Maske dem Passat ein einzigartiges Gesicht.

Der Umbau des Innenraums
Einbau der Musik Anlage
Highslide JS
VW Passat G60 Syncro Umbau :

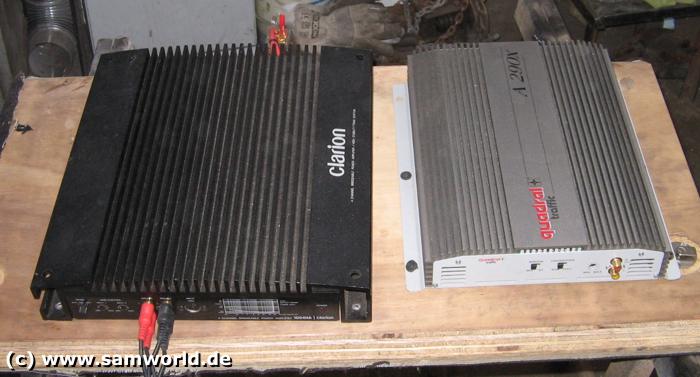

Als nächstes stand dann der Einbau der Musikanlage auf dem Programm. Hier sieht man die beiden Verstärker. Der schwarze ist ein Clarion, der silberne ein Quadral Traffic A290X.
Highslide JS
VW Passat G60 Syncro Umbau :
Zuerst mal wurde eine Multiplexplatte so zurechtgeschnitten das sie genau zwischen die hinteren original Schienen passt wo original die Laderaumabdeckung ist.
Highslide JS
VW Passat G60 Syncro Umbau :

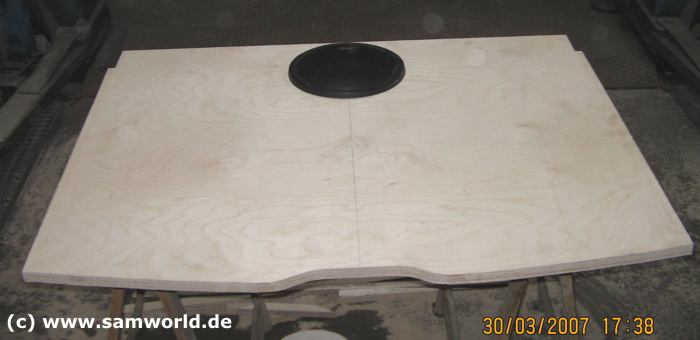

Dann wurde ausgemessen wie man am besten alle Anlagen Komponenten unterbringt und das Subwoofer Loch ausgeschitten.
Highslide JS
VW Passat G60 Syncro Umbau :

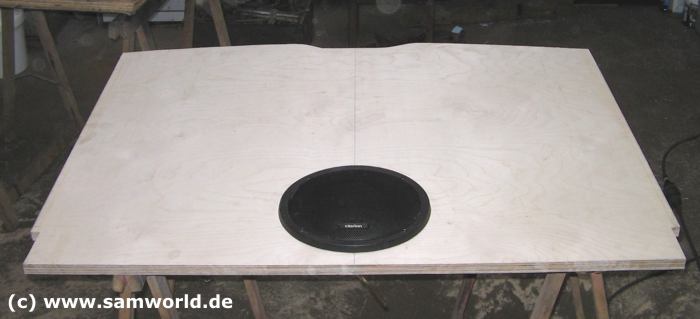

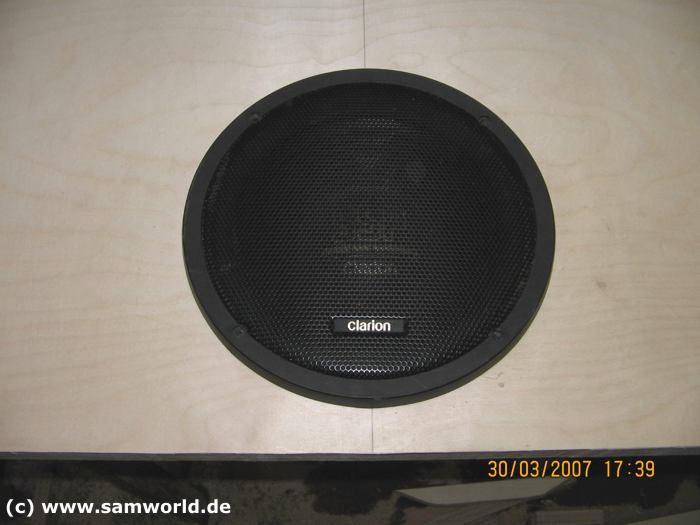

Hier der schon montierte Clarion Subwoofer mit 28cm durchmesser.
Highslide JS
VW Passat G60 Syncro Umbau :

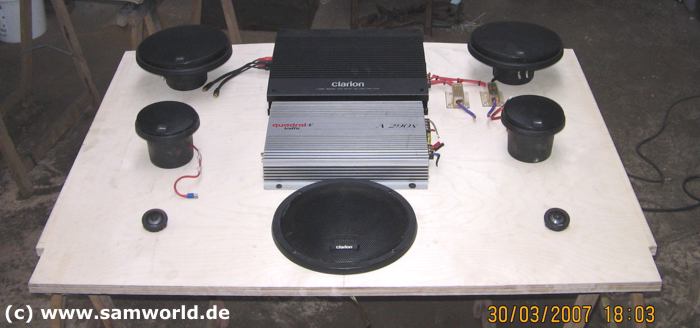

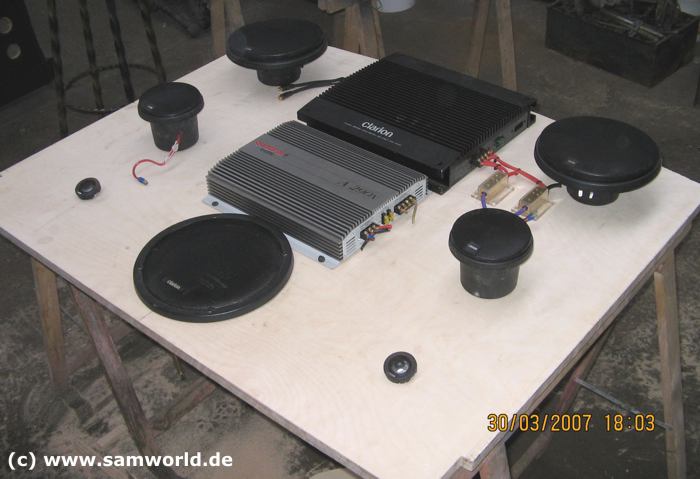

Hier sieht man die ganzen Komponenten die auf der Multiplesplatte verbaut werden müssen. Neben dem Subwoofer und den beiden Verstärkern wird ein 3-Wege Canton Pullman Lautsprechersystem RS 5 verbaut.
Highslide JS
VW Passat G60 Syncro Umbau :

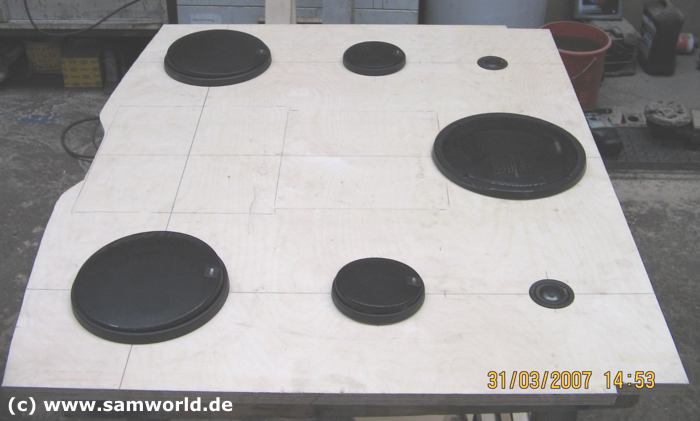

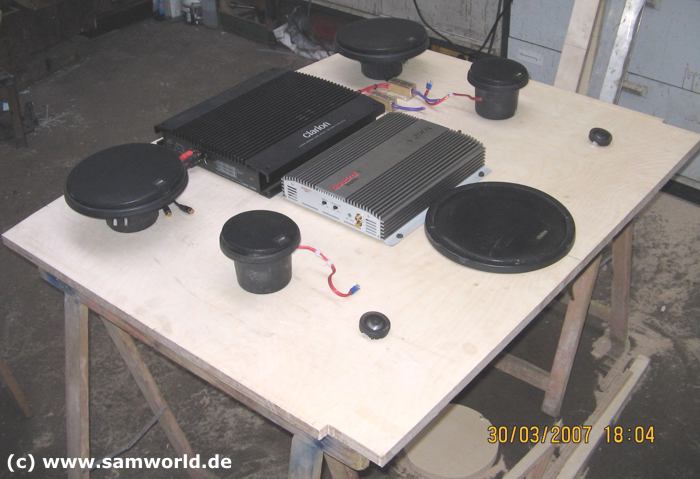

Wenn ich alles so anordne müsste ich mit dem Platz hin kommen.
Highslide JS
VW Passat G60 Syncro Umbau :

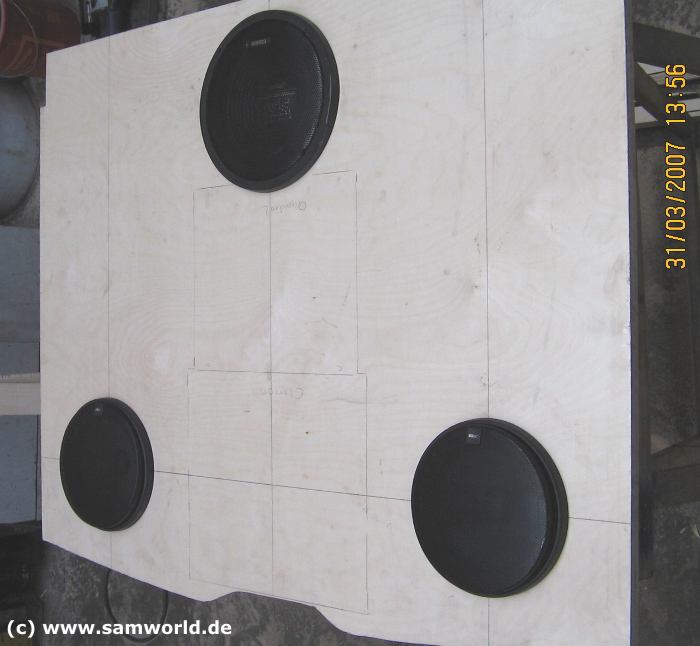

Sieht doch schon ganz gut aus, jetzt nur noch alles einbauen.
Highslide JS
VW Passat G60 Syncro Umbau :
Nach dem Subwoofer sind jetzt auch die beiden Tieftöner verbaut.
Highslide JS
VW Passat G60 Syncro Umbau :
Nach dem genauen ausmessen sind jetzt alle Lautsprecher verbaut.
Highslide JS
VW Passat G60 Syncro Umbau :
Macht doch einen guten Eindruck, jetzt noch die Multiplexplatte von unten schwarz sprühen und von oben mit schwarzem Teppich bekleben.
Highslide JS
VW Passat G60 Syncro Umbau :

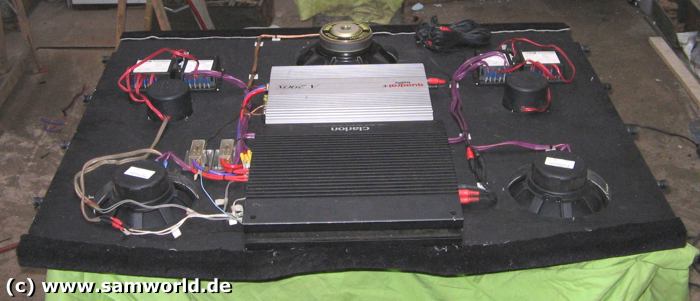

Nachdem die Platte schwarz lackiert und mit Teppich bezogen wurde habe ich alle Komponenten eingebaut und schon mal grob die Kabel verlegt.
Highslide JS
VW Passat G60 Syncro Umbau :
In die Seiten der Platte wurden Löcher gebohrt um dort die original Laufrollen der original Laderaumabdeckung zu verbauen.
Highslide JS
VW Passat G60 Syncro Umbau :
Sieht gut aus. Die Platte wiegt jetzt fast 30 Kg :-))
Highslide JS
VW Passat G60 Syncro Umbau :

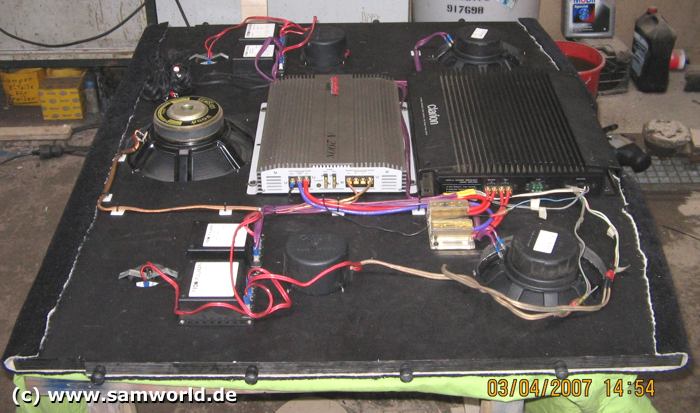

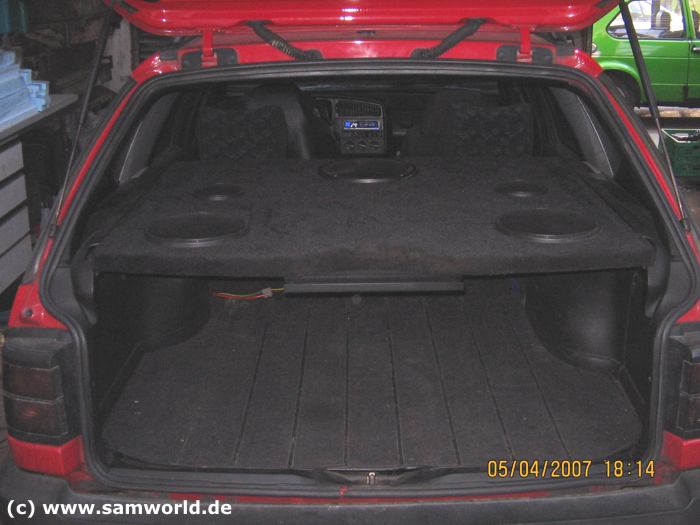

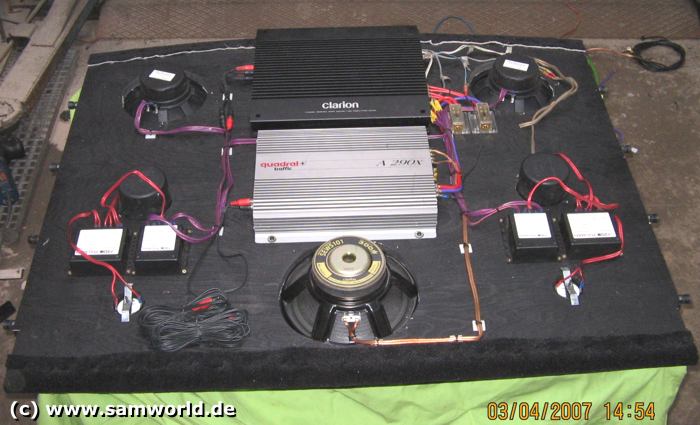

Die Platte ist nun kpl. fertig bestückt und eingebaut. Passt perfekt und der Sound ist gigantisch.
Highslide JS
VW Passat G60 Syncro Umbau :

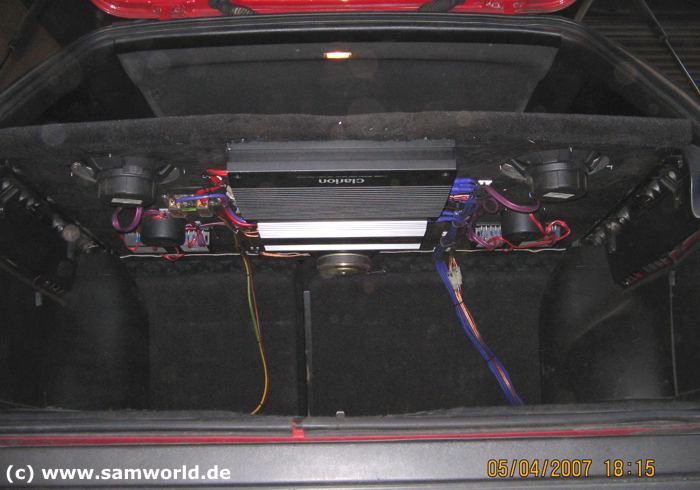

Die ganzen Kabel wurden auch schön verlegt. Ich kann die Platte ruck zuck von der Stromversorgung, den 3 Chinchkablen und den Kabeln für die vorderen Lautsprecher trennen so das man die ausbauen kann wenn man mal was größeres transportieren muß.
Highslide JS
VW Passat G60 Syncro Umbau :

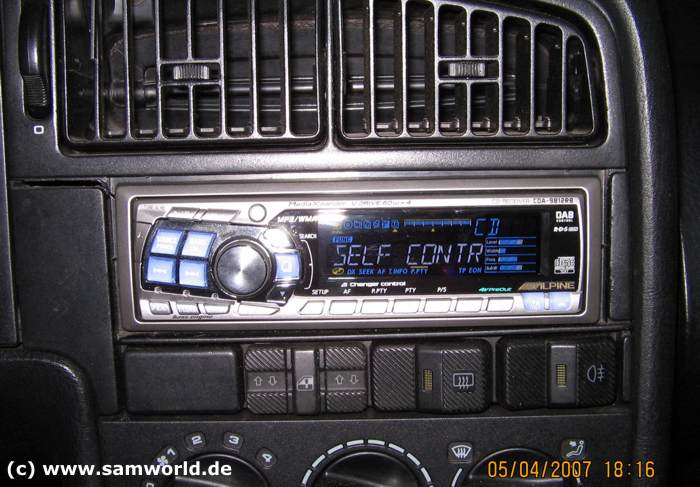

Das neue Alpine CD Radio CDA-9812 RB ist nun auch angeschlossen und verbaut.
Highslide JS
VW Passat G60 Syncro Umbau :
Ist ein klasse Radio mit unzähligen Funktionen und es kann sogar MP3 Discs abspielen.

Seite 6 von 9


Info zu diesem Umbau
Umbauzeit : 03/06 - 11/07
Bilder : 510
Seiten : 9
Last Update : 03.02.2015

Seiten dieses Umbaus
Seite 6
Fortsetzung in Arbeit
