Vorerst fertig IV ... :-)
Bilder nach dem Kauf und der Montage der Brock Felgen
Highslide JS
VW Passat G60 Syncro Umbau :

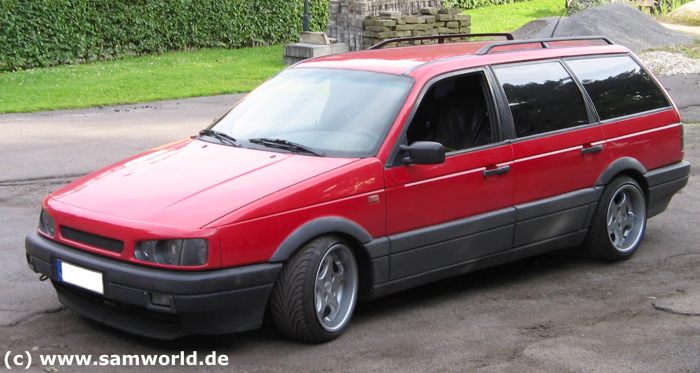

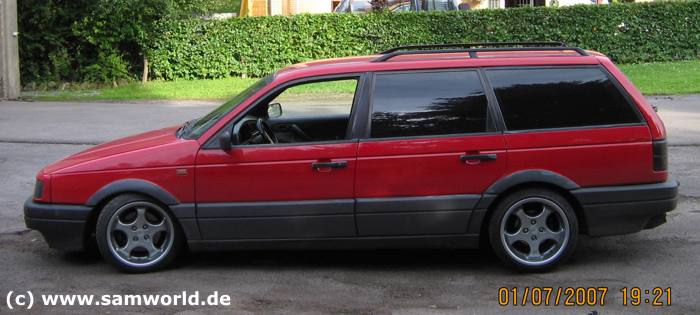

Habe meinem Passat jetzt einen Satz Brock B2 Kompletträder spendiert.
Highslide JS
VW Passat G60 Syncro Umbau :

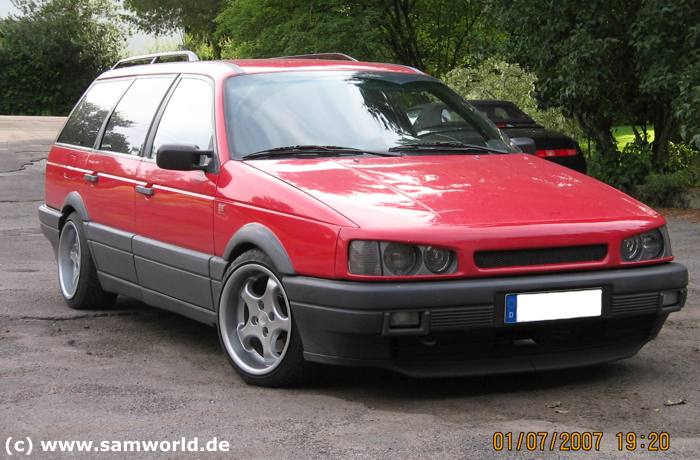

Sieht super aus mit den breiten Walzen.
Highslide JS
VW Passat G60 Syncro Umbau :
Die Felgen haben die Größe 9J x 16 und eine ET von 15.
Highslide JS
VW Passat G60 Syncro Umbau :
Die Toyo T1 R Reifen haben die Größe 215/40 R16.
Highslide JS
VW Passat G60 Syncro Umbau :

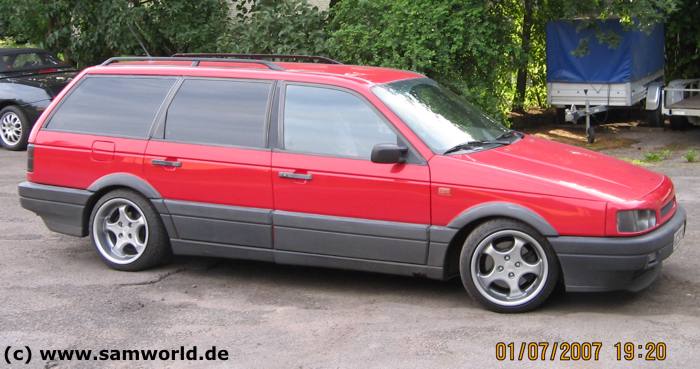

Gefällt mir richtig gut so :-)
Highslide JS
VW Passat G60 Syncro Umbau :

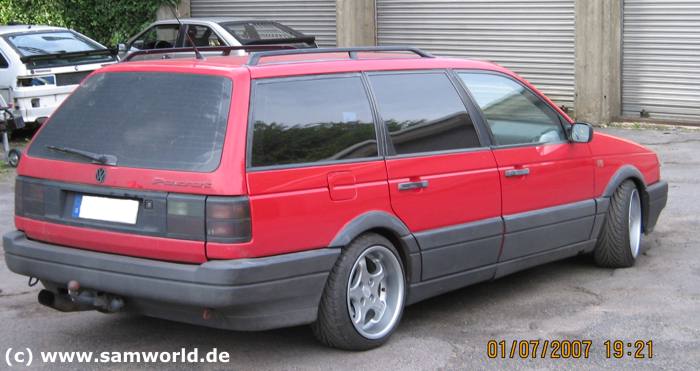

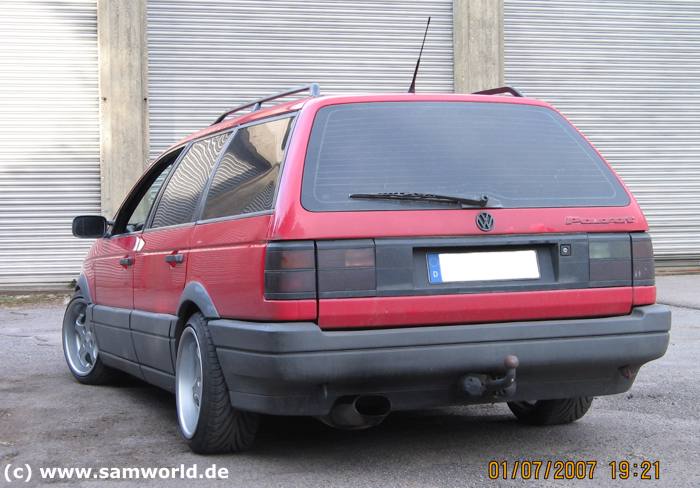

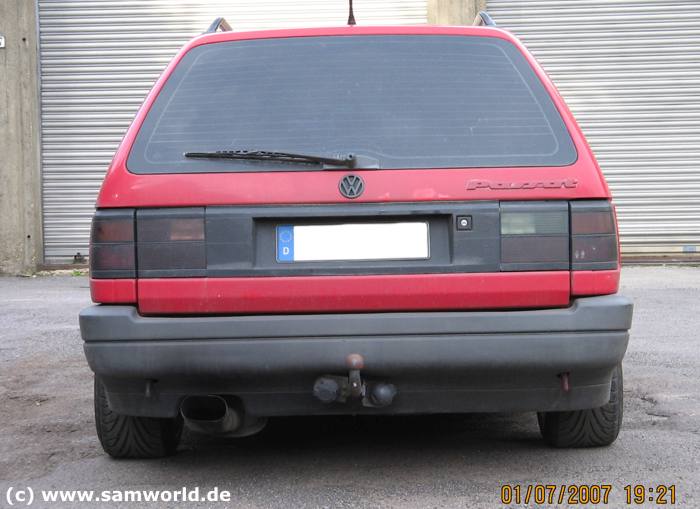

Schön breit von hinten :-)
Highslide JS
VW Passat G60 Syncro Umbau :
Schöne Felgen, breite Reifen und Keilform .... goilll :-))
Highslide JS
VW Passat G60 Syncro Umbau :
Schön viel Felgenbett und die Felgen kann man auch sehr gut und leicht putzen.

Neuen G60 Lader gekauft
Highslide JS
VW Passat G60 Syncro Umbau :

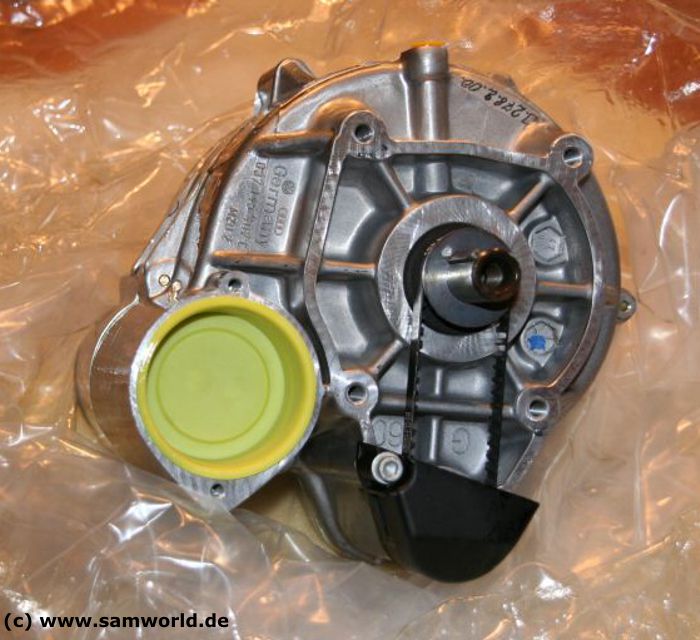

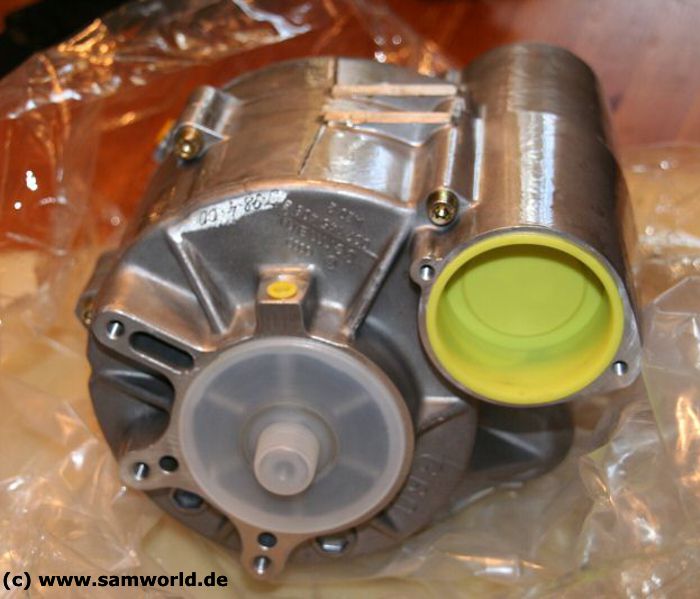

Hab mir einen nagelneuen G60 Lader gekauft.
Highslide JS
VW Passat G60 Syncro Umbau :

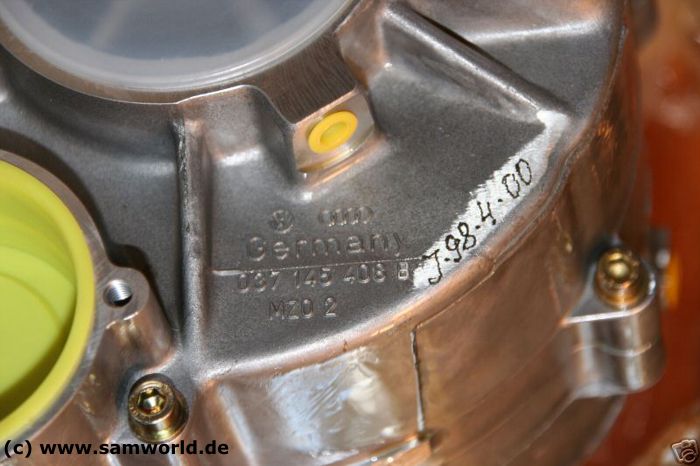

Ist ein original neuer G-Lader von VW und kein überholter.
Highslide JS
VW Passat G60 Syncro Umbau :
Freu mich schon drauf den bald einzubauen :-)

Kupplungsschaden
Einbau einer neuen Kupplung und Motorüberholung
Highslide JS
VW Passat G60 Syncro Umbau :

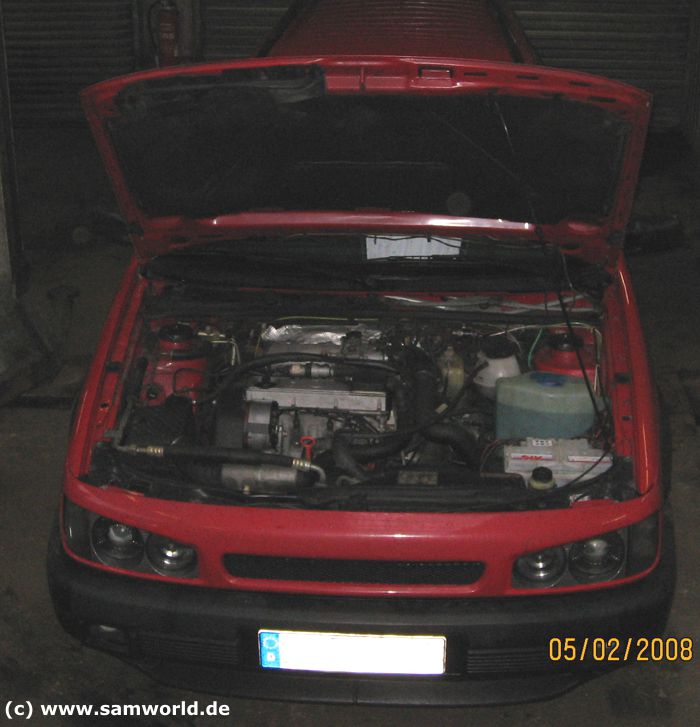

Kupplungsschaden am 05.02.2008
Highslide JS
VW Passat G60 Syncro Umbau :
Die Kupplungs Reparatur beim Syncro ist sehr aufwendig wie man an den ganzen Bildern sehen kann.
Highslide JS
VW Passat G60 Syncro Umbau :

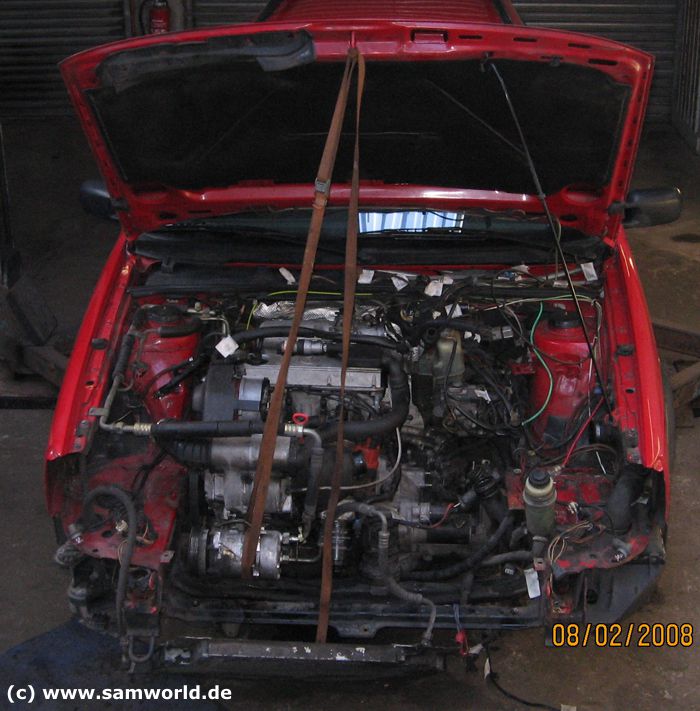

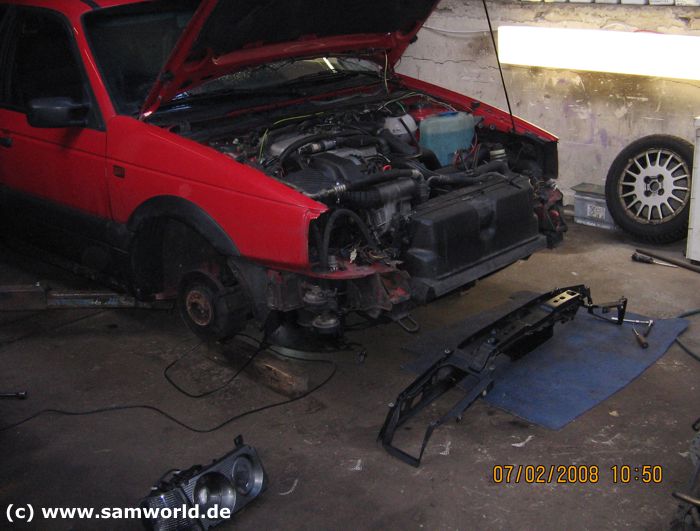

Die Front muß zuerst demontiert werden.
Highslide JS
VW Passat G60 Syncro Umbau :

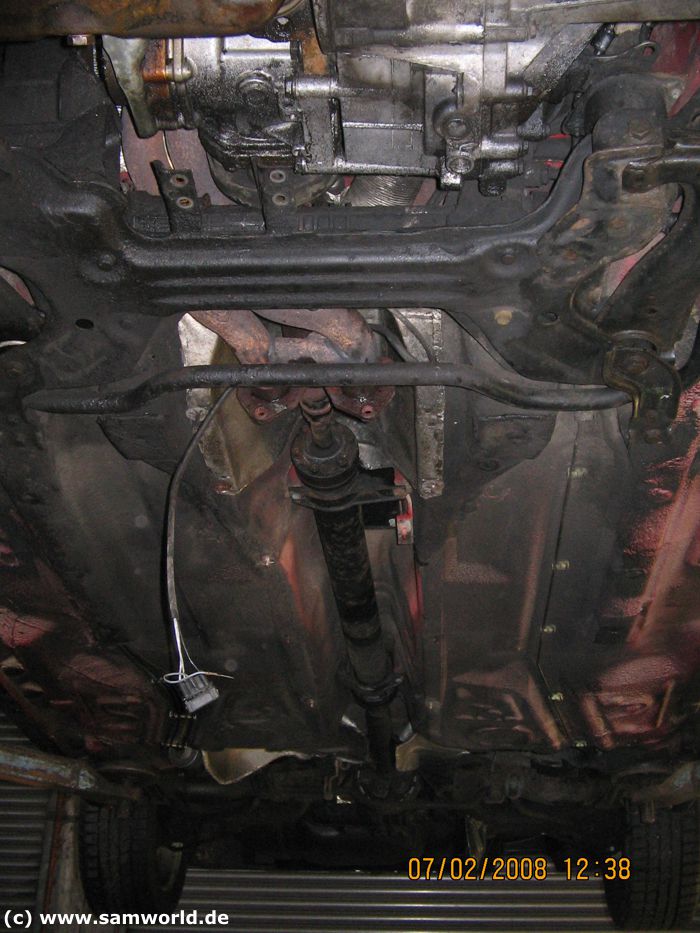

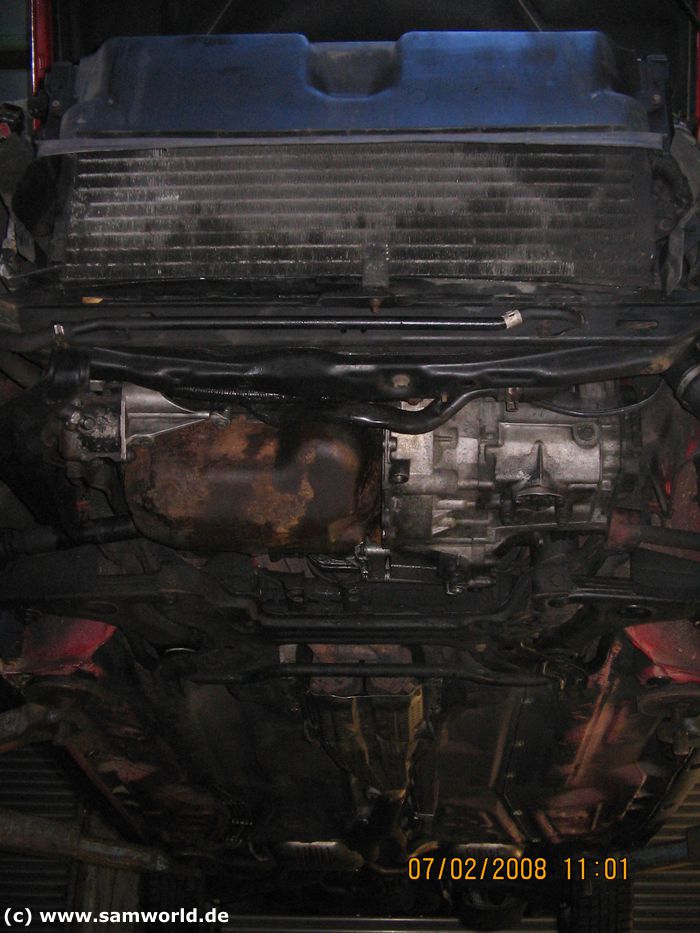

Danach gehts von unten weiter.
Highslide JS
VW Passat G60 Syncro Umbau :
Ohne Hebebühne ist man hier aufgeschmissen.
Highslide JS
VW Passat G60 Syncro Umbau :
Der Auspuff muß kpl. demontiert werden
Highslide JS
VW Passat G60 Syncro Umbau :

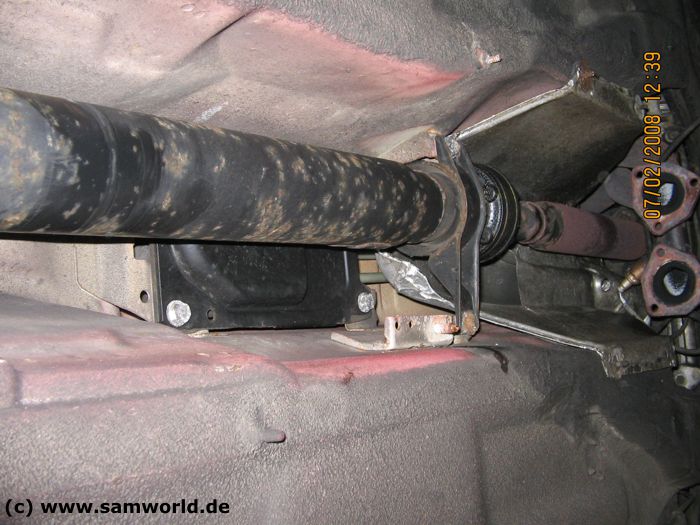

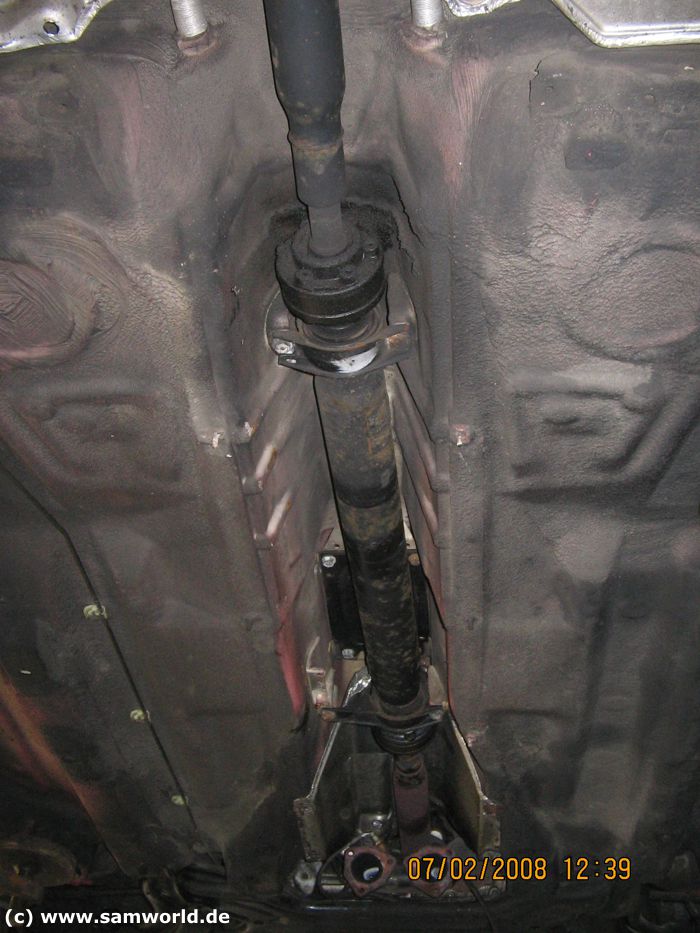

Danach die Kardanwelle. Vor dem demontieren auf jeden Fall mit einem weißen Edding markieren in welcher Stellung sie zusammen geschraubt war.
Highslide JS
VW Passat G60 Syncro Umbau :
Wenn man das nicht macht und die Kardanwelle nachher falsch zusammen schraubt führt dies zu Unwucht !!
Highslide JS
VW Passat G60 Syncro Umbau :

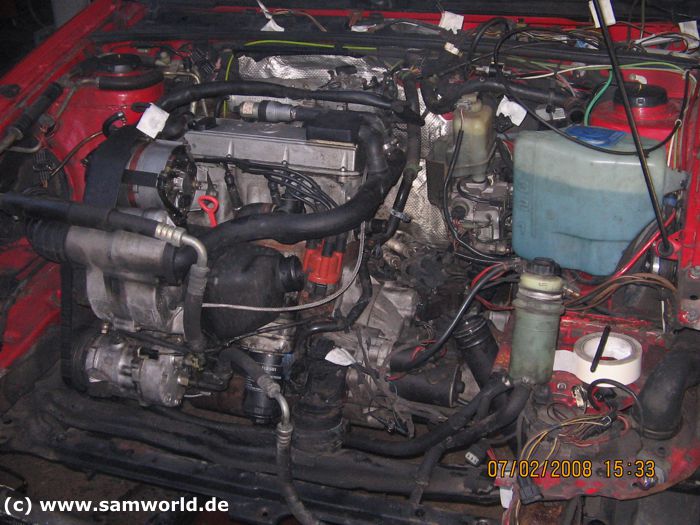

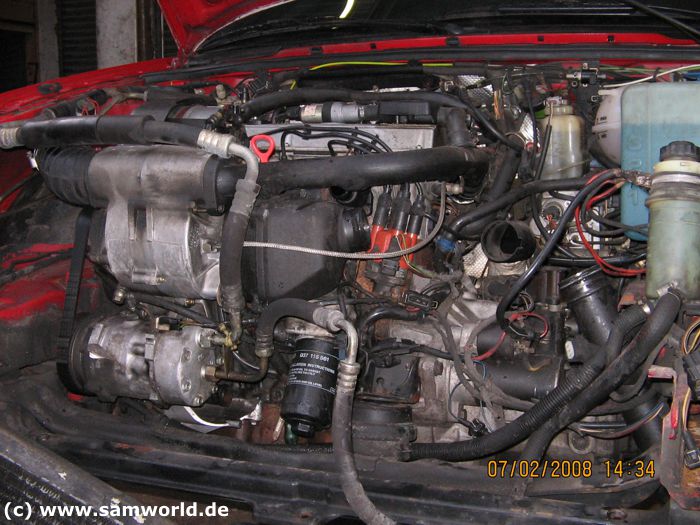

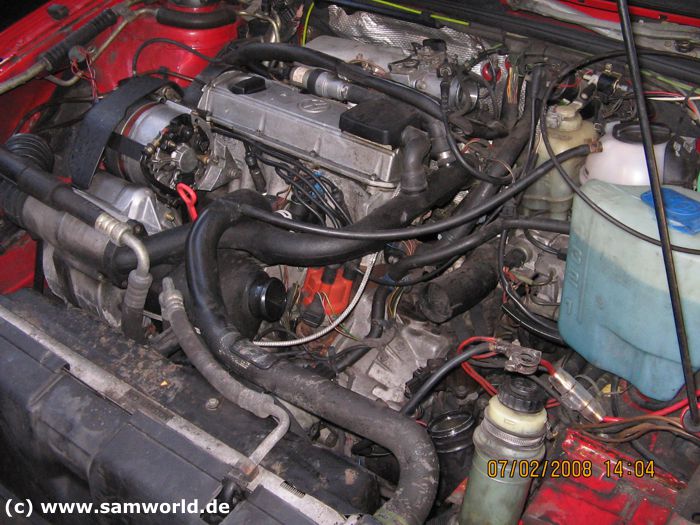

Nun oben am Motor die Kabel, Benzinleitungen, etc. trennen.
Highslide JS
VW Passat G60 Syncro Umbau :

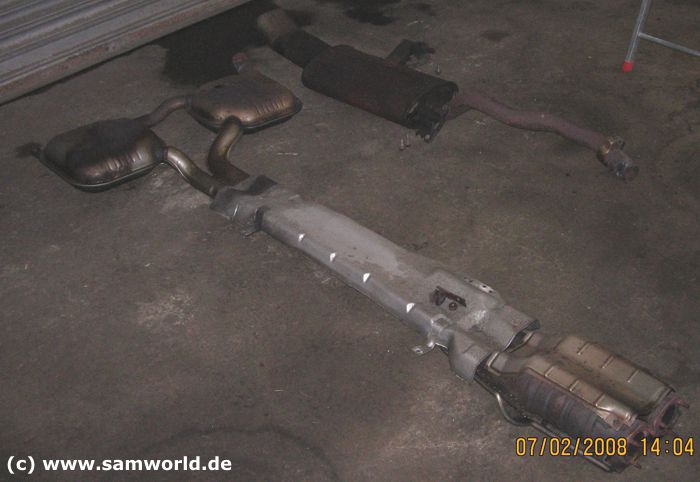

Die ausgebaute Auspuffanlage.
Highslide JS
VW Passat G60 Syncro Umbau :
Um die Klimaanlage nicht später neu befüllen zu müssen habe ich das kpl. System zusammen gelassen
Highslide JS
VW Passat G60 Syncro Umbau :
Dafür habe ich den Klimakompressor vom Motor abgeschraubt.
Highslide JS
VW Passat G60 Syncro Umbau :

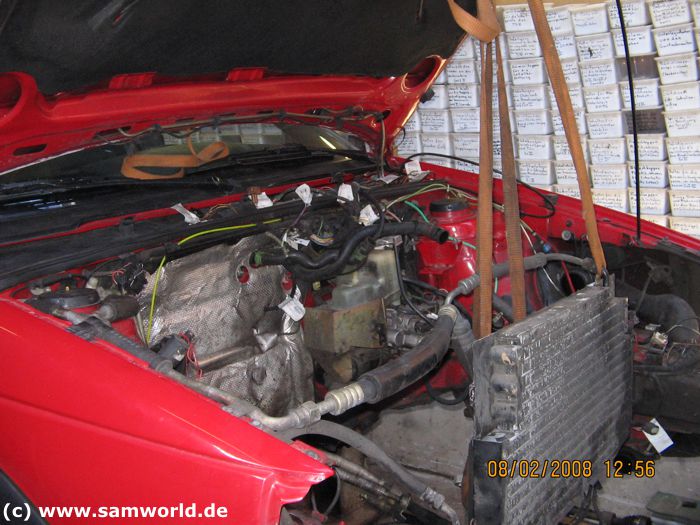

Hab dann alles von der Klimaanlage an der Motorhaube festgebunden damit es nicht runterhängt.
Highslide JS
VW Passat G60 Syncro Umbau :

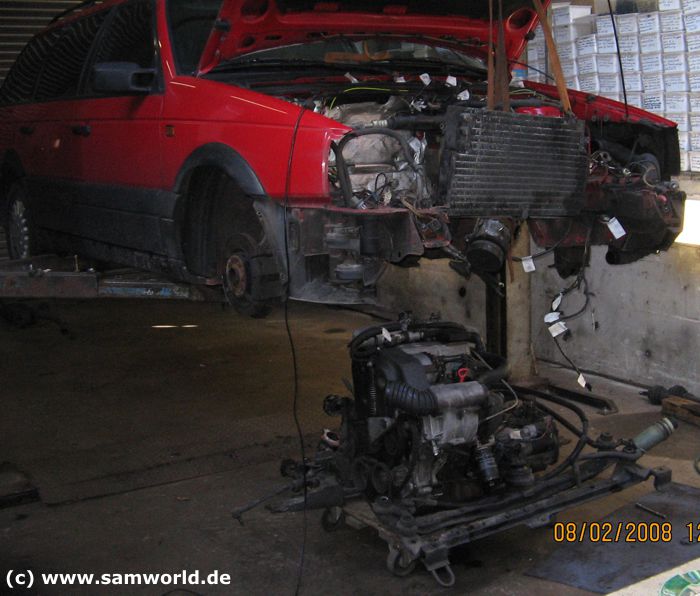

So, der Motor mit Getriebe und kpl. Aggregatträger ist nun ausgebaut.
Highslide JS
VW Passat G60 Syncro Umbau :
Hier sieht man noch mal wie ich die Klimaanlage aufgehangen habe.
Highslide JS
VW Passat G60 Syncro Umbau :

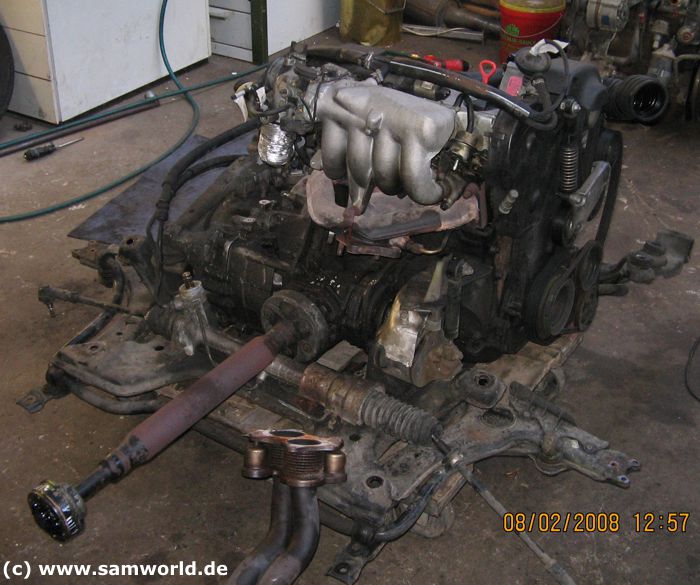

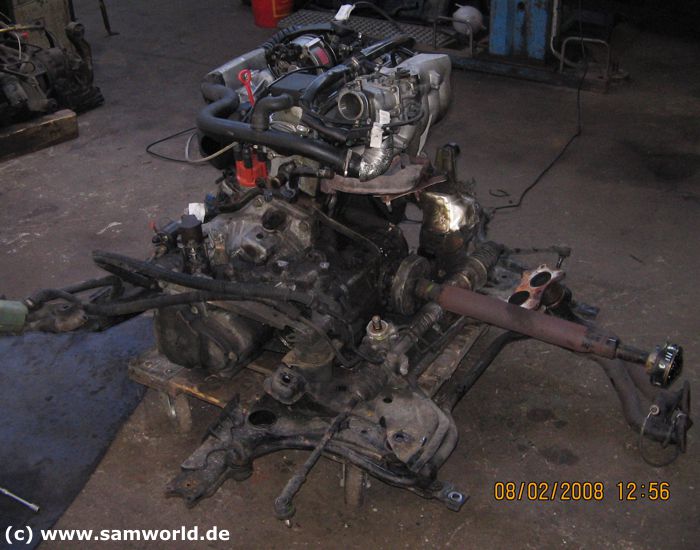

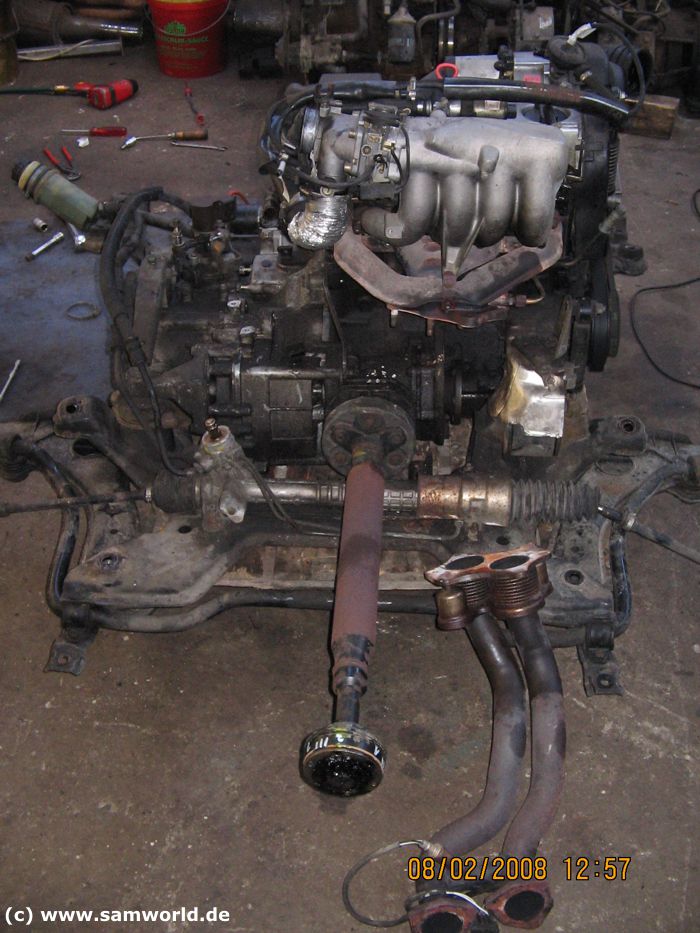

Der ausgebaute Motor mit Getriebe.
Highslide JS
VW Passat G60 Syncro Umbau :
Abgaskrümmer ist auch schon ab.
Highslide JS
VW Passat G60 Syncro Umbau :
Hier sieht man auch noch mal gut wie ich die Kardanwelle markiert habe.
Highslide JS
VW Passat G60 Syncro Umbau :

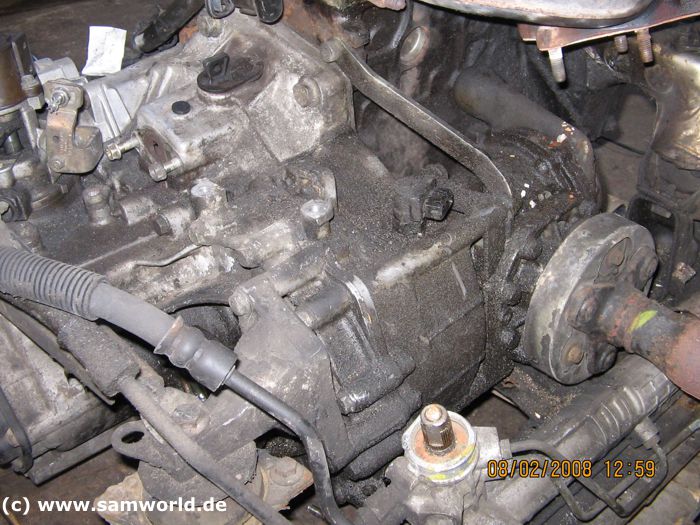

Jetzt muß noch die vordere Kardanwelle, der Anlasser und ein paar Halter demontiert werden um das Getriebe vom Motor zu lösen.
Highslide JS
VW Passat G60 Syncro Umbau :
Ist viel Arbeit.
Highslide JS
VW Passat G60 Syncro Umbau :
So geschafft, das Getriebe ist vom Motor getrennt.
Highslide JS
VW Passat G60 Syncro Umbau :

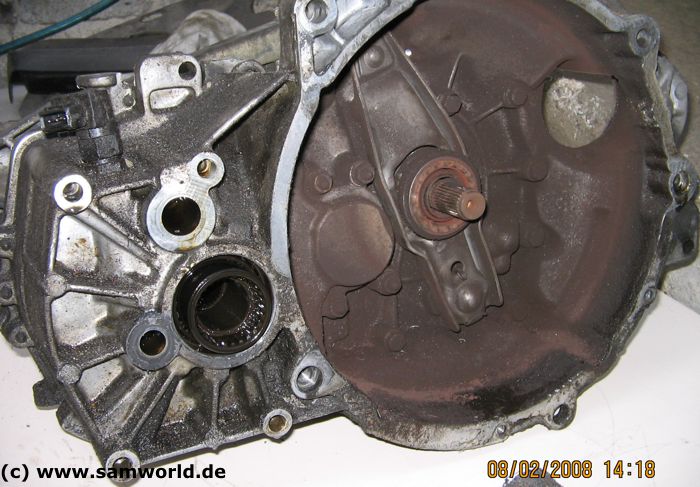

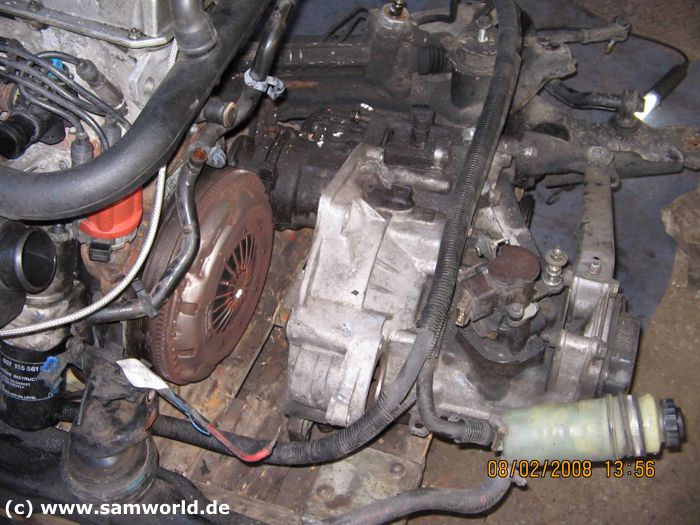

Hier sieht man die kpl. Kupplung.
Highslide JS
VW Passat G60 Syncro Umbau :

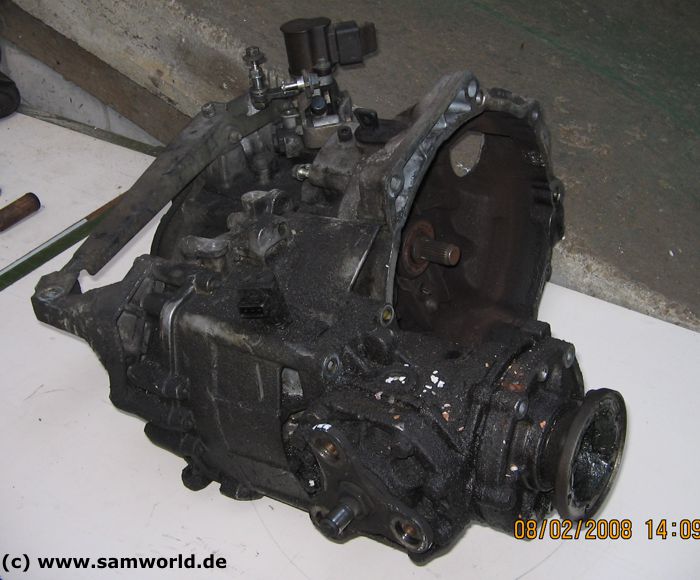

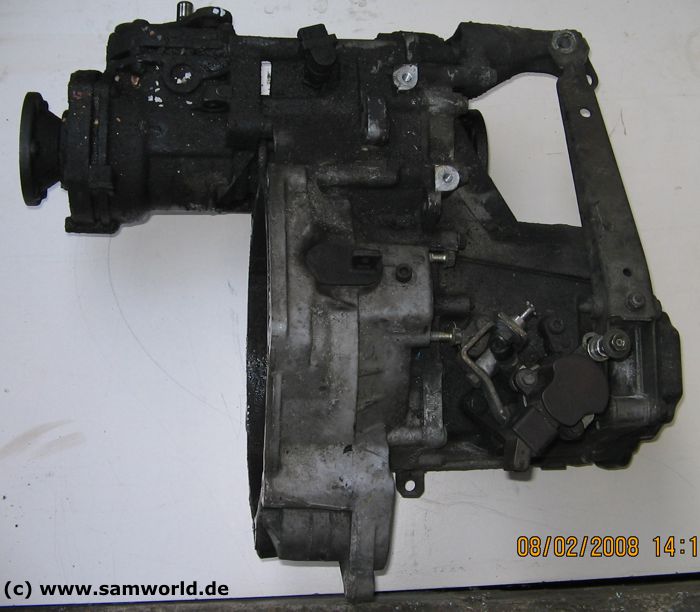

Das ausgebaute Getriebe kpl. mit dem Winkelgetriebe.
Highslide JS
VW Passat G60 Syncro Umbau :
Alles sehr dreckig.
Highslide JS
VW Passat G60 Syncro Umbau :
Da ich auch alle Dichtungen und Simmerringe am Getriebe erneuern will muß ich das Winkelgetriebe vom Hauptgetriebe trennen.
Highslide JS
VW Passat G60 Syncro Umbau :

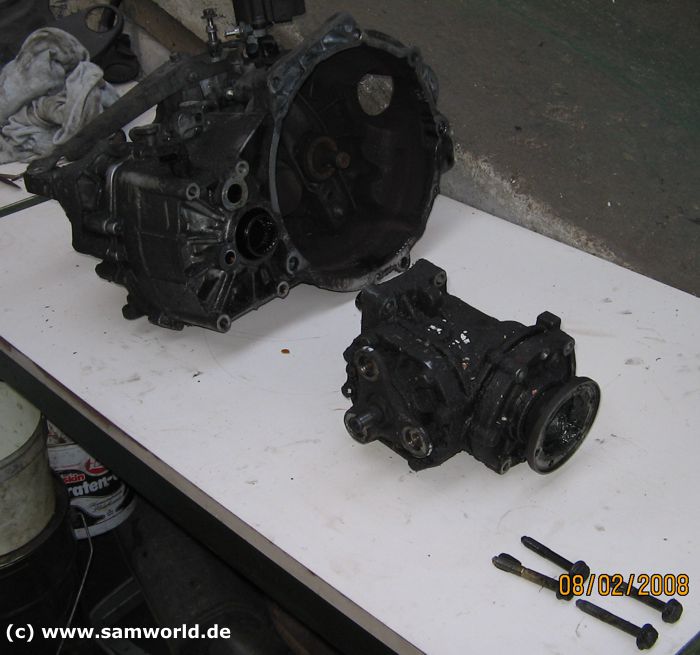

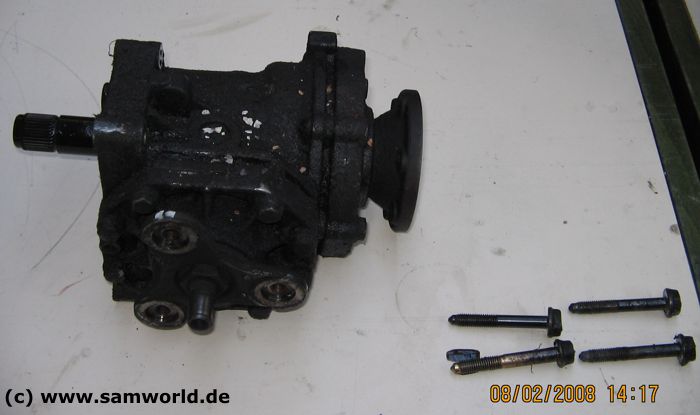

Das einzelne Winkelgetriebe.
Highslide JS
VW Passat G60 Syncro Umbau :
Hier sieht man wo und wie das Winkelgetriebe am Hauptgetriebe sitzt.
Highslide JS
VW Passat G60 Syncro Umbau :

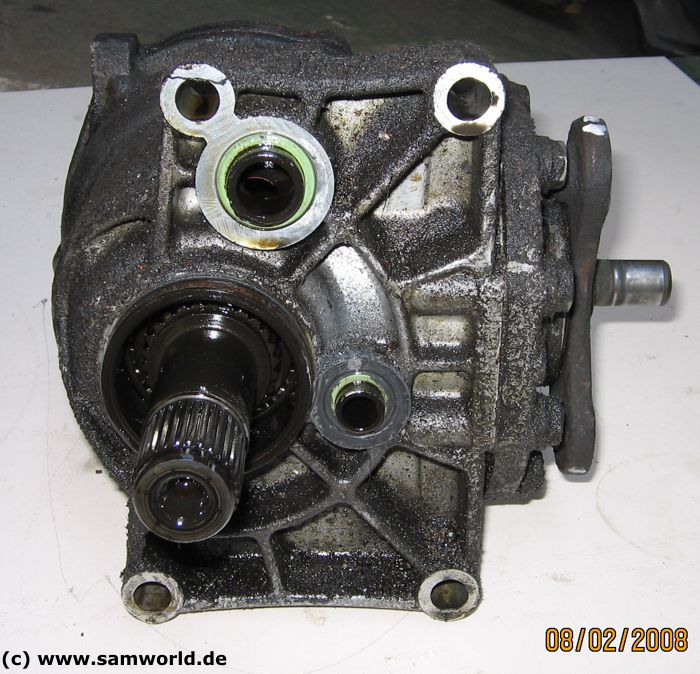

Die Seite vom Winkelgetriebe die am Hauptgetriebe sitzt.
Highslide JS
VW Passat G60 Syncro Umbau :

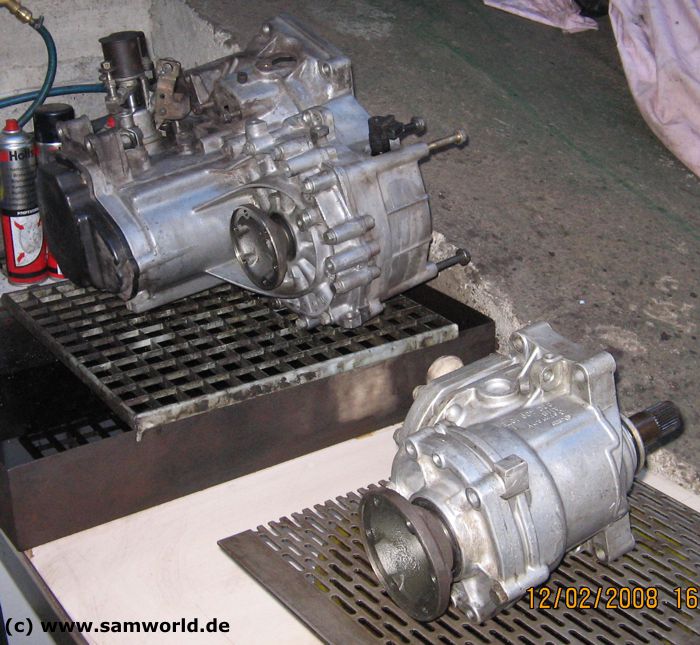

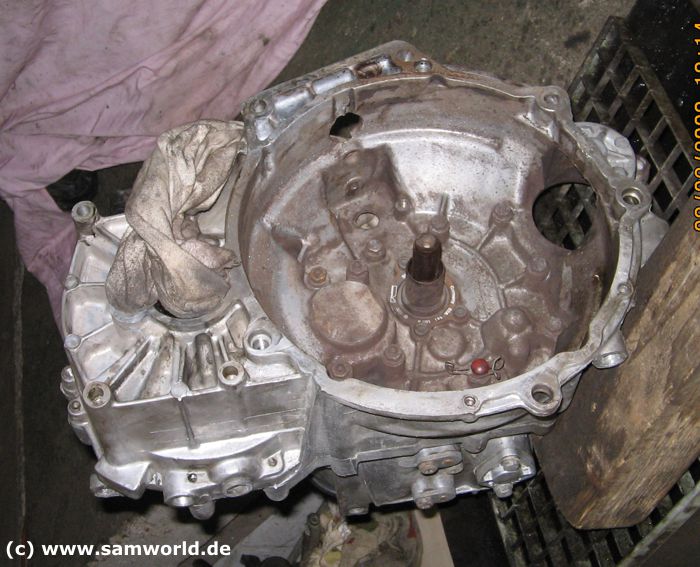

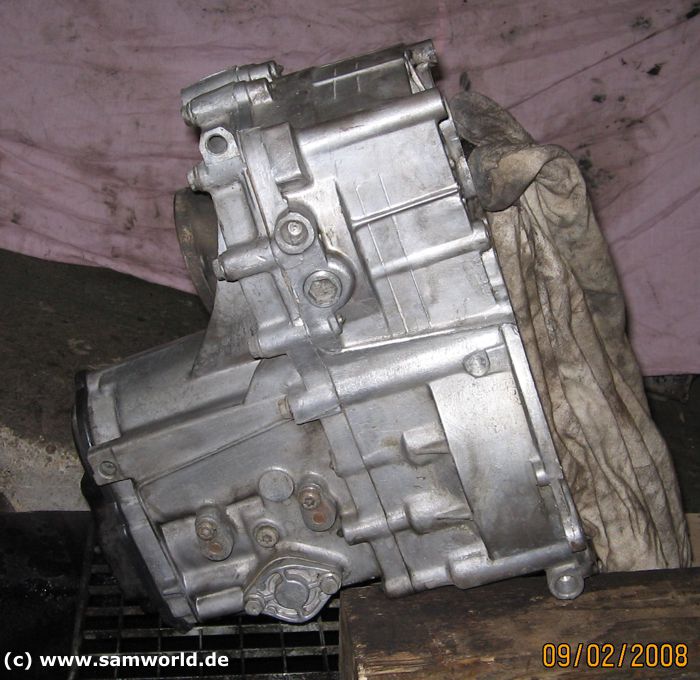

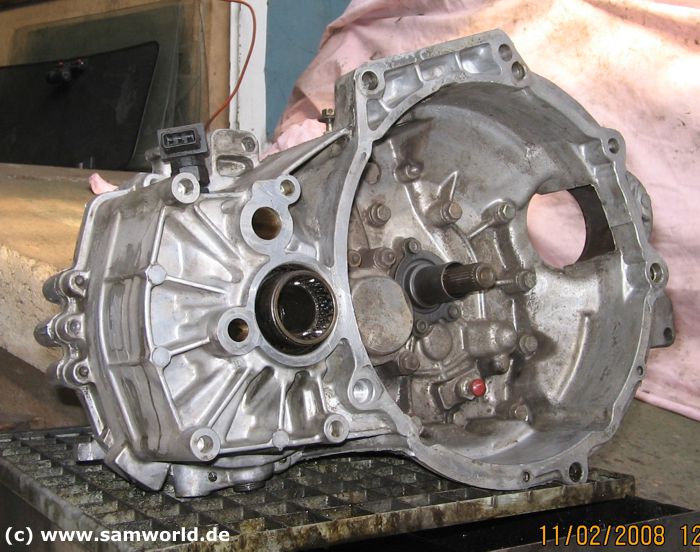

Nach einer längeren Putzaktion mit Bürsten, Zahnbürsten und jeder Menge Bremsenreiniger sieht das Getriebe wieder aus wie neu :-)
Highslide JS
VW Passat G60 Syncro Umbau :
In die ganzen kleinen Ritzen und Vertiefungen kommt man nur sehr schlecht.
Highslide JS
VW Passat G60 Syncro Umbau :
Sieht aber wieder echt toll aus ... die Arbeit hat sich gelohnt.
Highslide JS
VW Passat G60 Syncro Umbau :

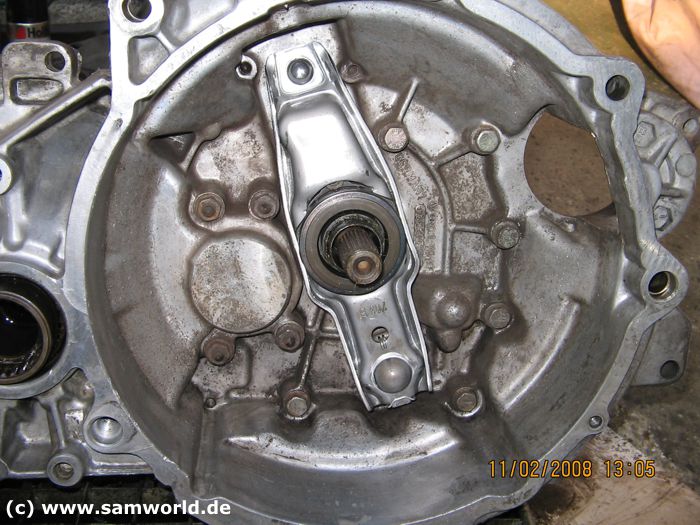

Das neue Ausrücklager mit dem neuen Ausrückhebel ist nun auch montiert.
Highslide JS
VW Passat G60 Syncro Umbau :

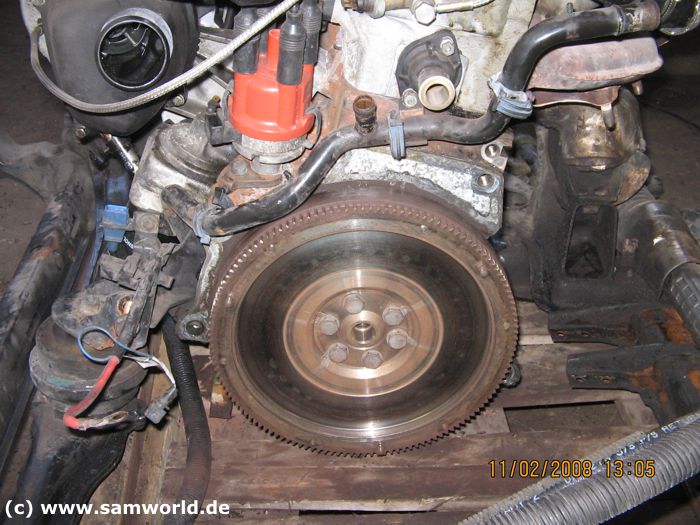

Alter Federteller und Druckplatte sind demontiert.
Highslide JS
VW Passat G60 Syncro Umbau :

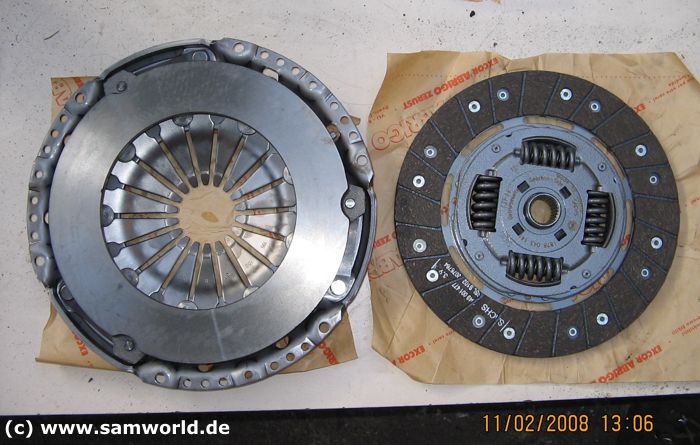

Die neue Kupplung.
Highslide JS
VW Passat G60 Syncro Umbau :
Winkelgetriebe ist auch gesäubert.
Highslide JS
VW Passat G60 Syncro Umbau :

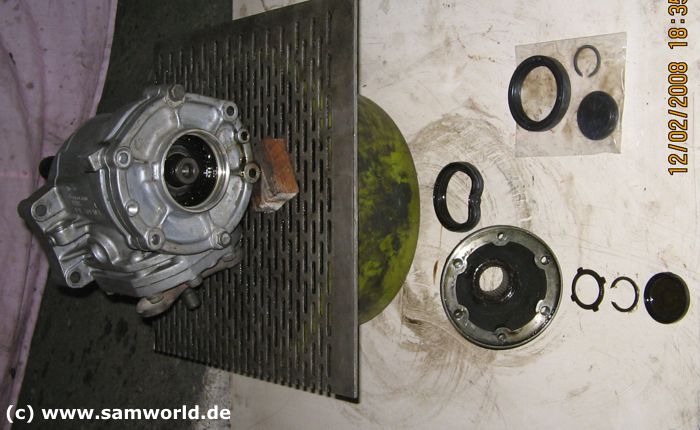

Erneuern des Simmerings des Antriebswellen Flansches.
Highslide JS
VW Passat G60 Syncro Umbau :

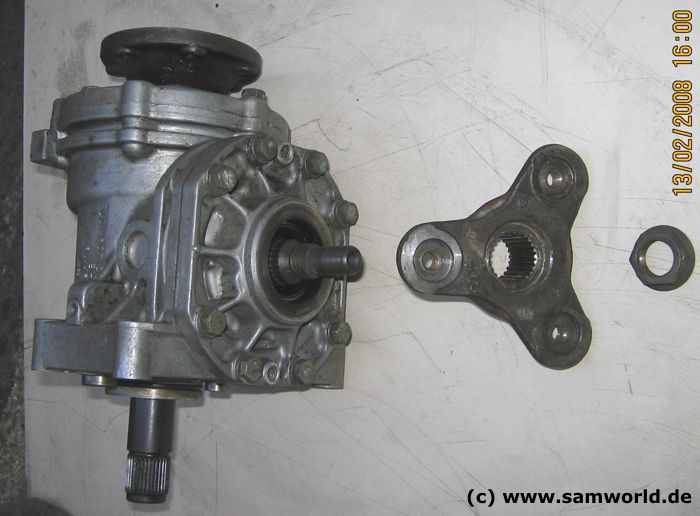

Demontage des Flansches für die Kardanwelle
Highslide JS
VW Passat G60 Syncro Umbau :
Dies ist der Simmerring für den Flansch der Kardanwelle.
Highslide JS
VW Passat G60 Syncro Umbau :

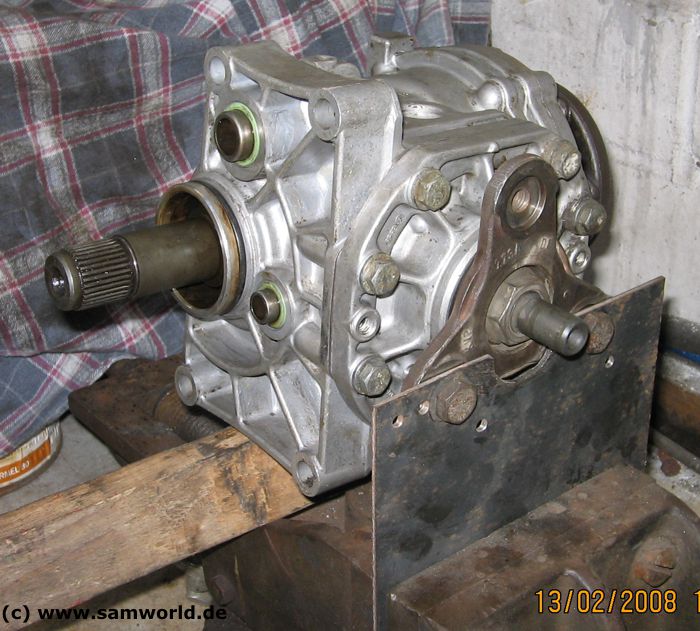

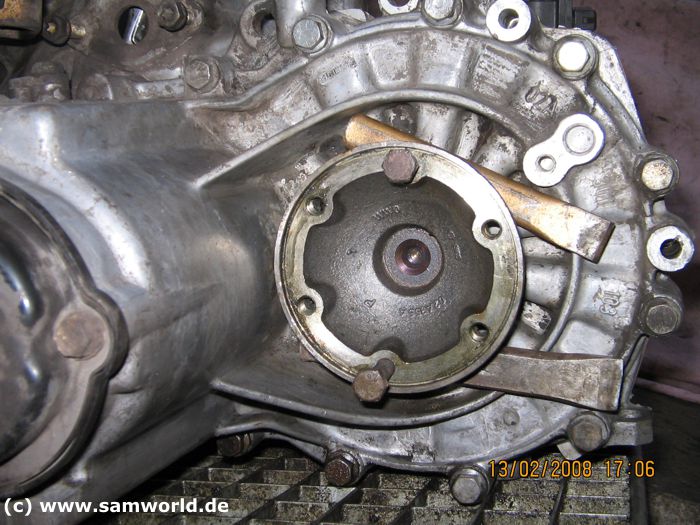

Habe mir eine spezielle Halterung gebaut um die Schraube für den Flansch zu befestigen. Die muß nämlich mit 450 Nm befestigt werden.
Highslide JS
VW Passat G60 Syncro Umbau :

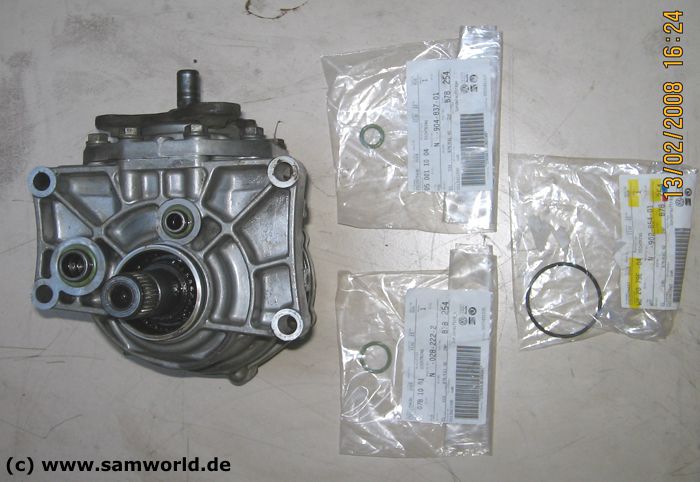

Erneuerung der kleinen Dichtungen am Winkelgetriebe.
Highslide JS
VW Passat G60 Syncro Umbau :

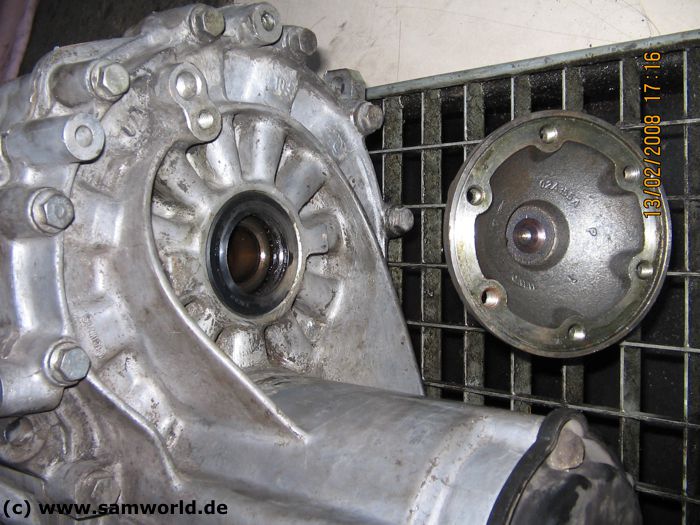

Lösen des Antriebswellen Flansches am Haupt Getriebe.
Highslide JS
VW Passat G60 Syncro Umbau :

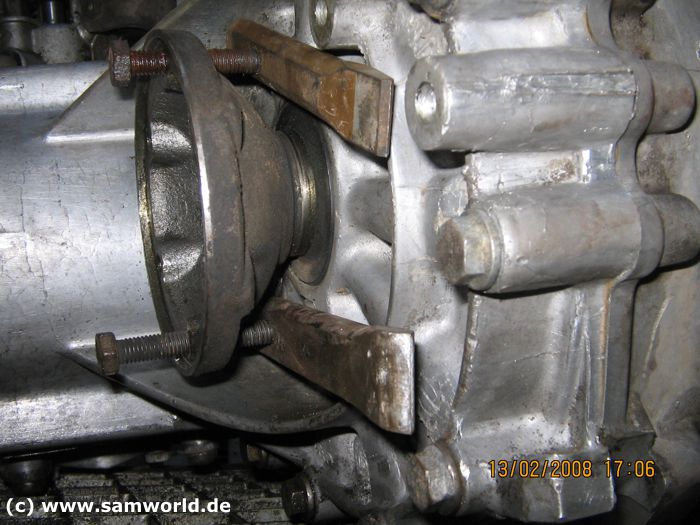

Das geht am besten wenn man von hinten 2 Metallstücke unterlegt (in meinen Fall waren es 2 kleine Meißel) und dann den Flansch mit 2 Schrauben raus zieht. Dies muß man aber vorsichtig und vor allem gleichmäßig machen !!
Highslide JS
VW Passat G60 Syncro Umbau :

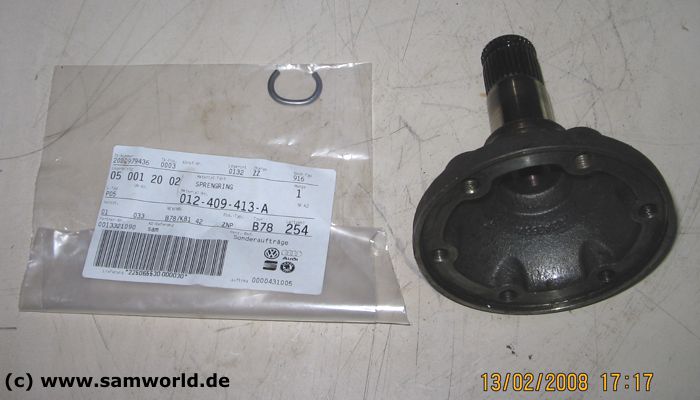

Der ausgebaute Antriebswellen Flansch.
Highslide JS
VW Passat G60 Syncro Umbau :
Das ist der kleine Federring der hinten in die Nut auf den Antriebswellen Flansch geschoben wird.
Highslide JS
VW Passat G60 Syncro Umbau :
Der alte Simmering
Highslide JS
VW Passat G60 Syncro Umbau :

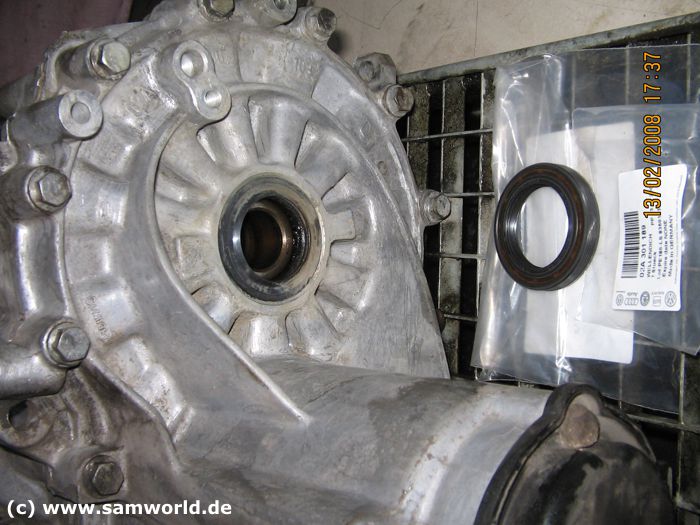

Der alte und der neue Simmering.
Highslide JS
VW Passat G60 Syncro Umbau :

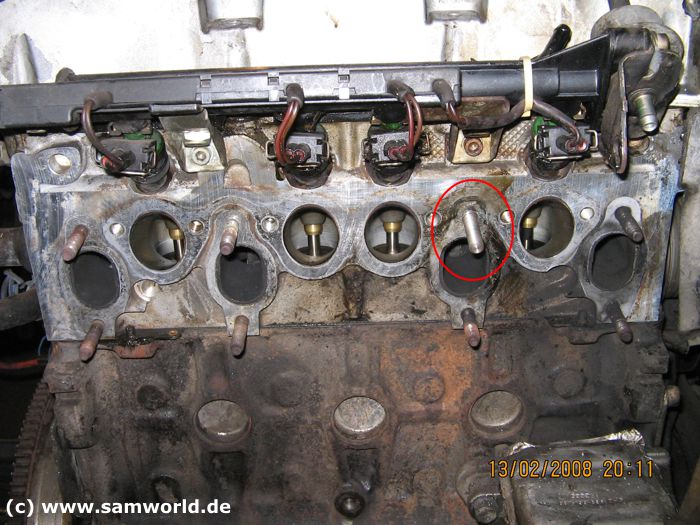

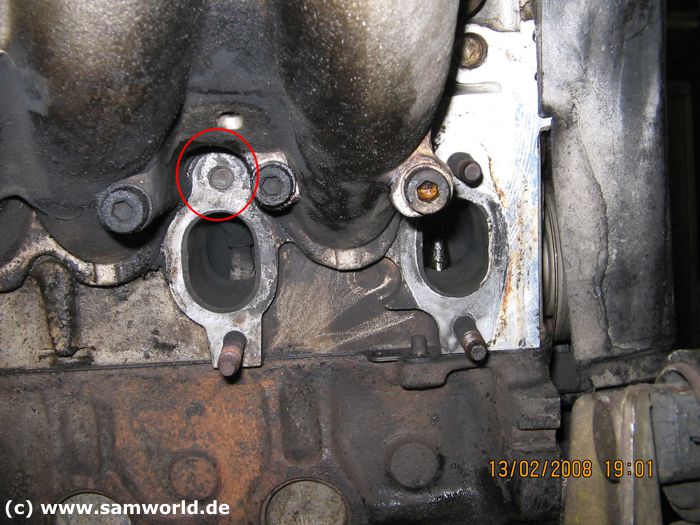

Nachdem die Getriebe fertig sind kümmere ich mich um die überholung des Motors. Hier ist ein Bolzen für die befestigung des Abgaskrümmers abgerissen (rot umrandet).
Highslide JS
VW Passat G60 Syncro Umbau :
Hier sieht man es nochmal besser.
Highslide JS
VW Passat G60 Syncro Umbau :

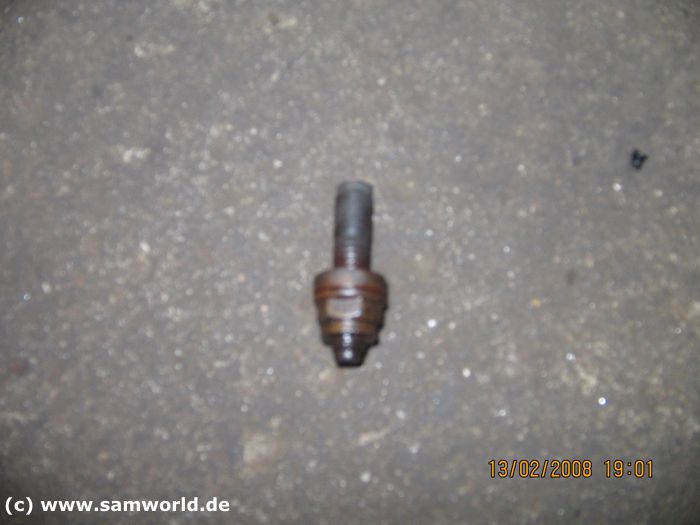

Der abgerissene Bolzen
Highslide JS
VW Passat G60 Syncro Umbau :
Um das vernünftig zu reparieren muß auch die Ansaugbrücke demontiert werden.
Highslide JS
VW Passat G60 Syncro Umbau :

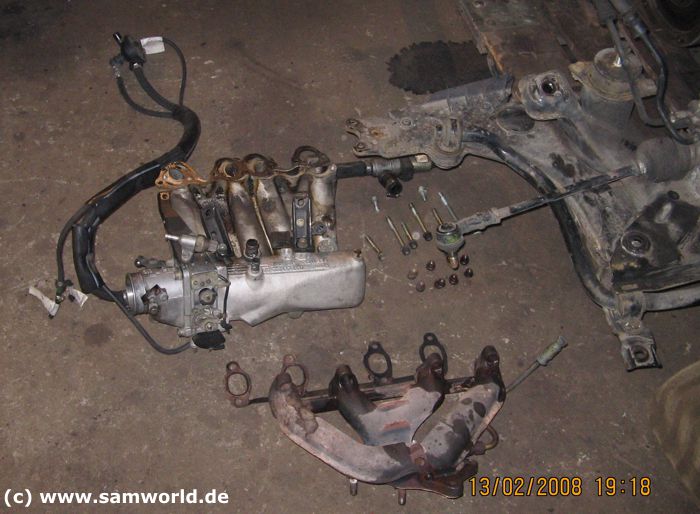

Hier der demontierte Krümmer und die Ansaugbrücke.
Highslide JS
VW Passat G60 Syncro Umbau :

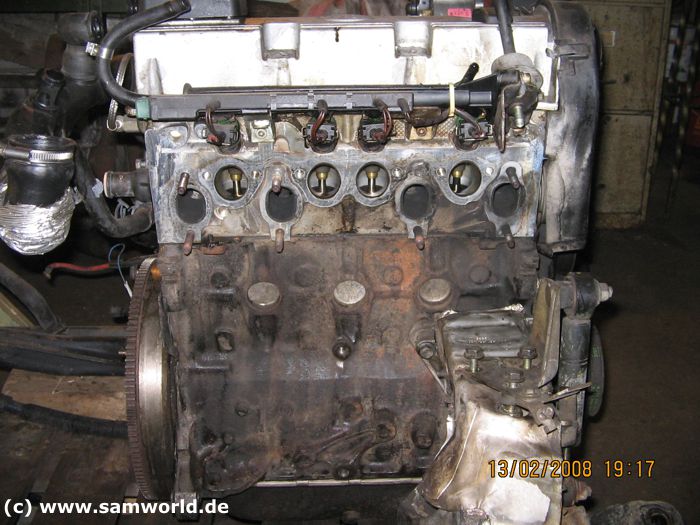

Jetzt ist Platz genug um den abgerissenen Bolzen auszubohren.
Highslide JS
VW Passat G60 Syncro Umbau :

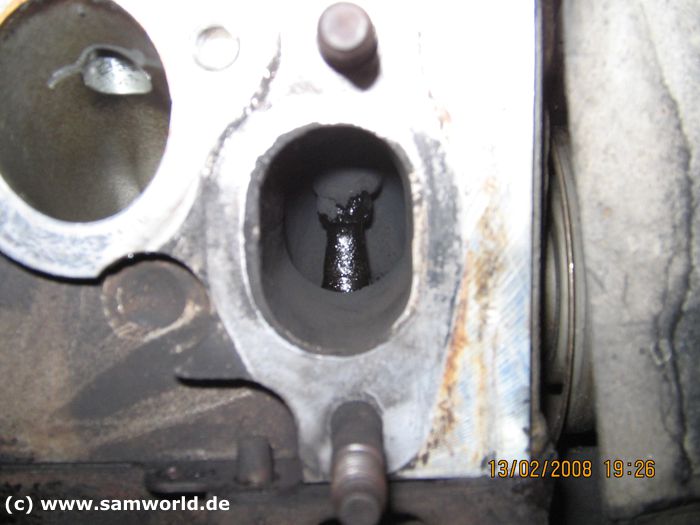

Hier sieht man noch das eine Ventilschaftdichtung nicht mehr so gut ist ... also werde ich die später auch noch erneuern.
Highslide JS
VW Passat G60 Syncro Umbau :

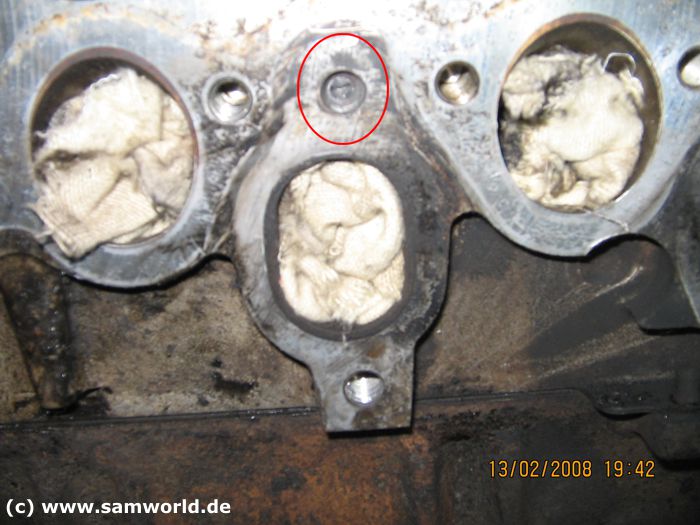

Vor dem ausbohren des abgerissenen Bolzens muß man alle Löcher gründlich verschließen. Da dürfen keine Bohrspäne rein kommen !!
Highslide JS
VW Passat G60 Syncro Umbau :

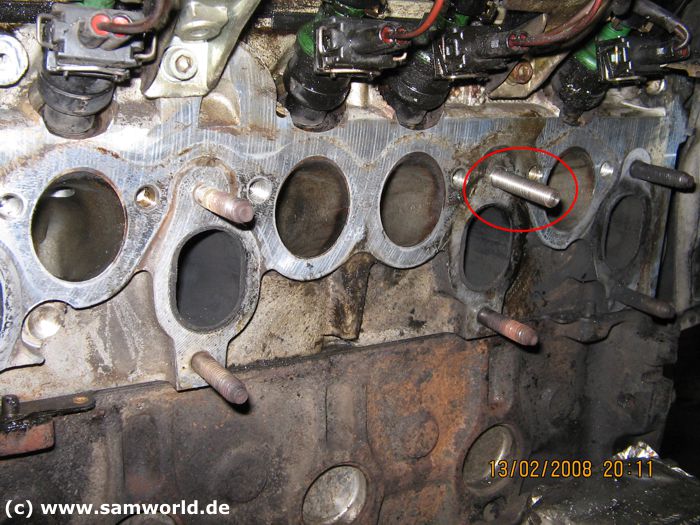

So, nachdem der Bolzen ganz vorsichtig ausgebohrt wurde und ein neues Gewinde rein geschnitten wurde konnte der neue Bolzen festgeschraubt werden.
Highslide JS
VW Passat G60 Syncro Umbau :
Hat alles gut geklappt und sieht klasse aus :-)
Highslide JS
VW Passat G60 Syncro Umbau :
Dann will ich mich jetzt mal an die Ventilschaftdichtungen geben.
Highslide JS
VW Passat G60 Syncro Umbau :
Also erst mal den Ventildeckel abmachen
Highslide JS
VW Passat G60 Syncro Umbau :

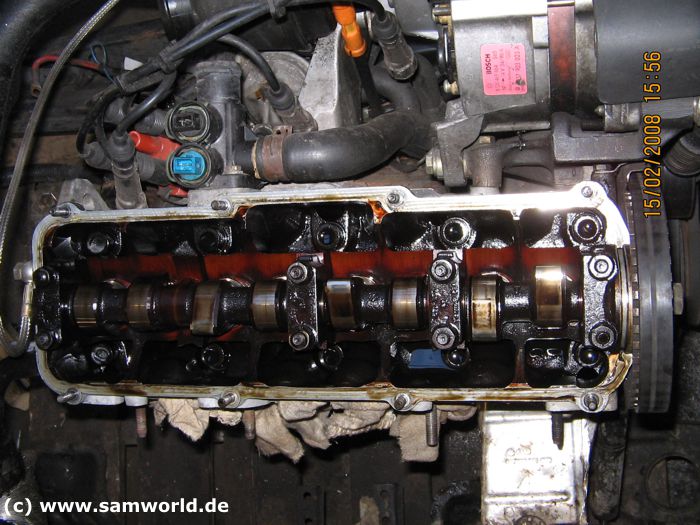

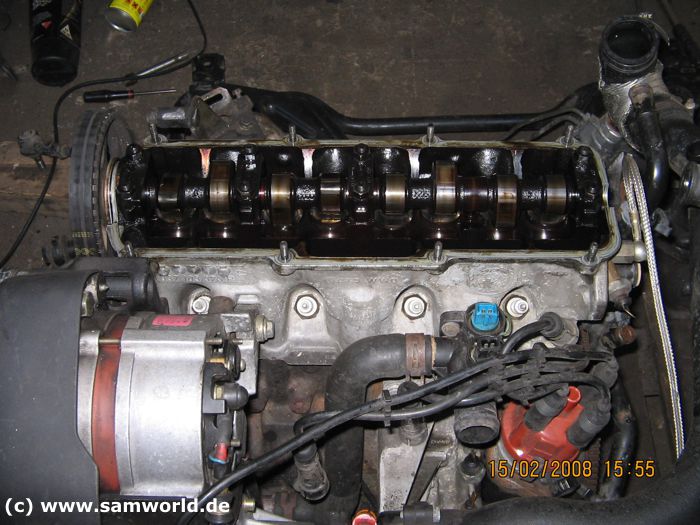

Und dann die Nockenwelle samt Tassenstößel ausbauen.
Highslide JS
VW Passat G60 Syncro Umbau :

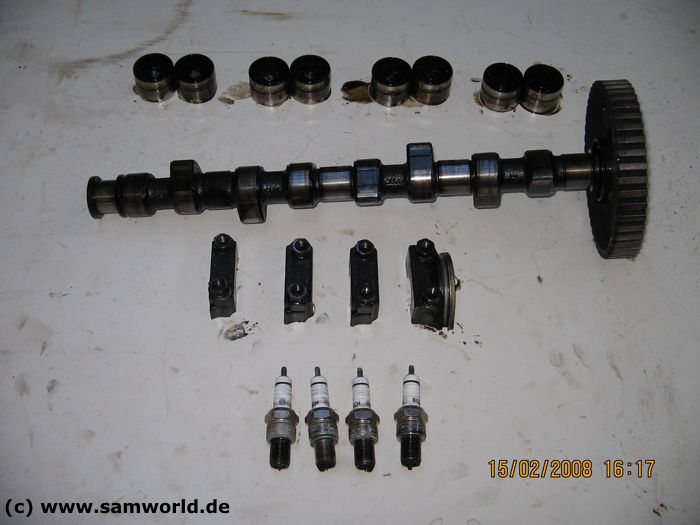

Die ausgebauten Tassenstößel, die Nockenwelle mit den Nockenwellen Lagerschalen und die Zünkerzen.
Highslide JS
VW Passat G60 Syncro Umbau :

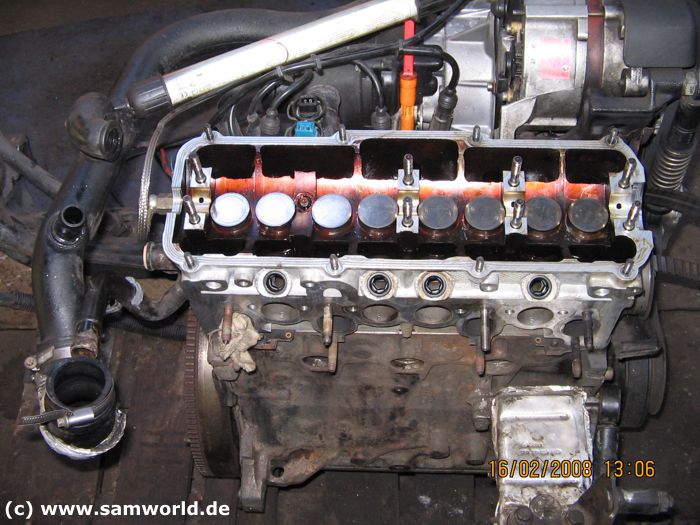

So die neuen Ventilschaftdichtungen sind verbaut und die Tassenstößel sind auch schon wieder drin.
Highslide JS
VW Passat G60 Syncro Umbau :

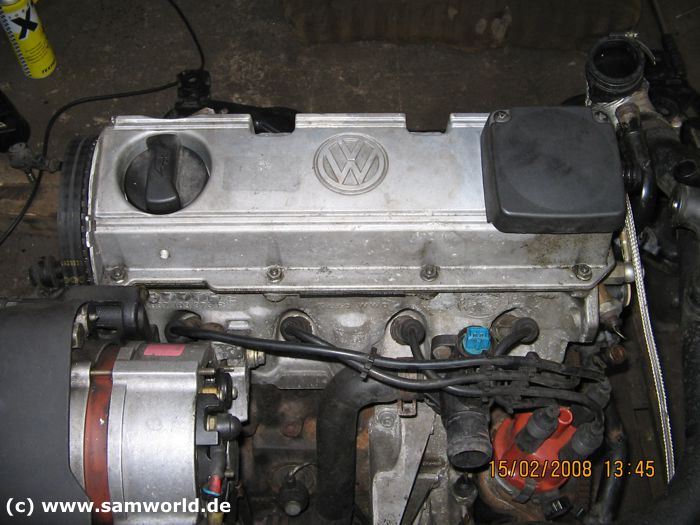

Nockenwelle und Ventildeckel mit samt neuer Dichtung sind auch wieder verbaut.
Highslide JS
VW Passat G60 Syncro Umbau :

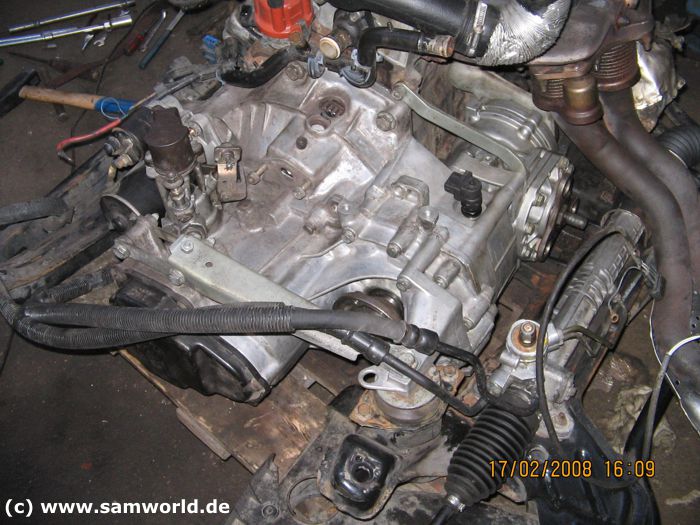

Die neue Kupplung ist drin und das überholte und sauber gemachte Getriebe sind auch wieder an ihrem Platz :-)
Highslide JS
VW Passat G60 Syncro Umbau :

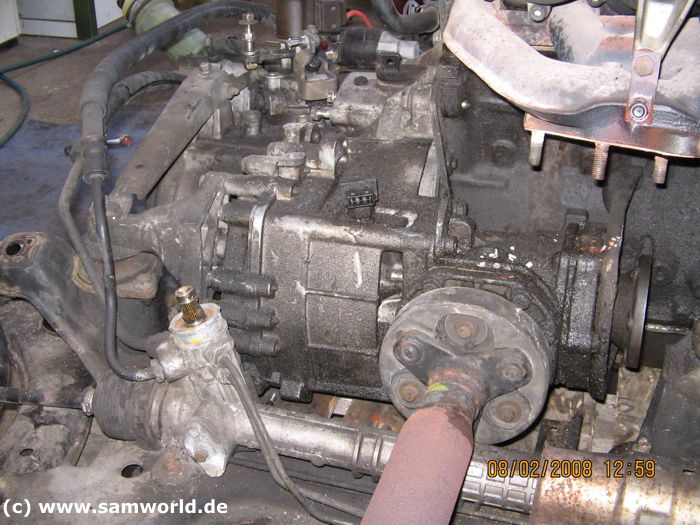

Noch schnell das Lenkgetriebe vom Dreck befreit.
Highslide JS
VW Passat G60 Syncro Umbau :

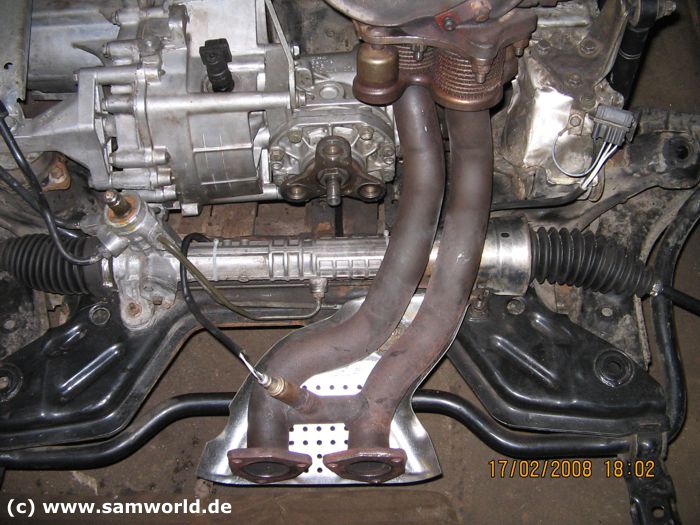

Ein neues Hitzeschutzblech für das Abgasrohr wurde auch noch montiert.
Highslide JS
VW Passat G60 Syncro Umbau :

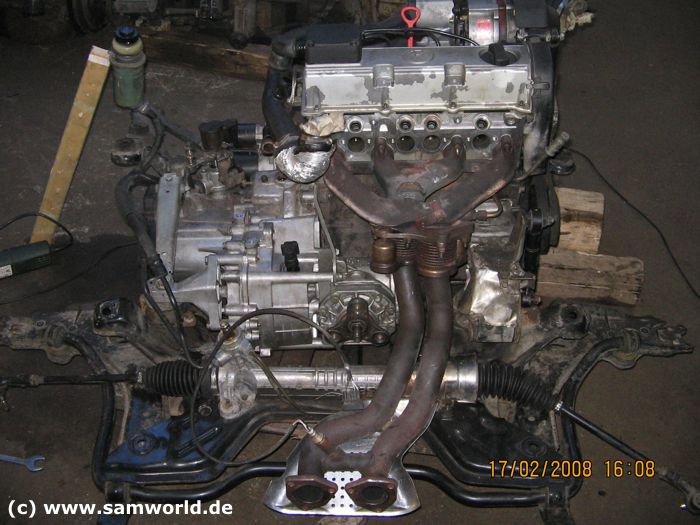

Die vordere Kardanwelle ist jetzt auch wieder an Ihrem Platz.
Highslide JS
VW Passat G60 Syncro Umbau :

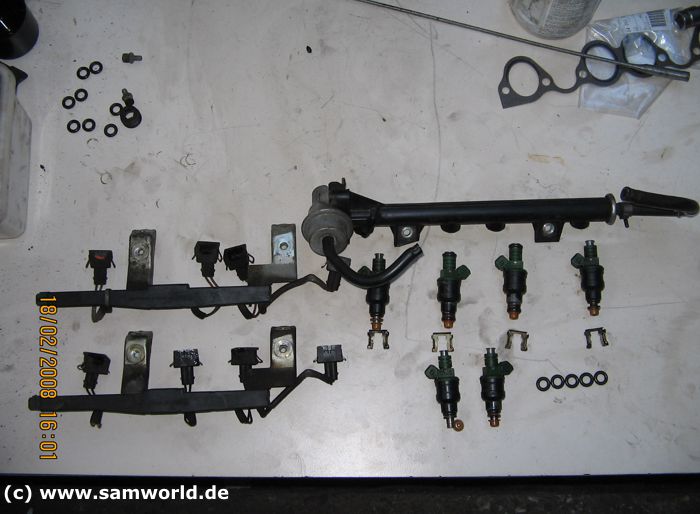

Jetzt wurden noch die Einspritzdüsen erneuert die nicht mehr so gut waren und mit neuen Dichtringen versehen.
Highslide JS
VW Passat G60 Syncro Umbau :

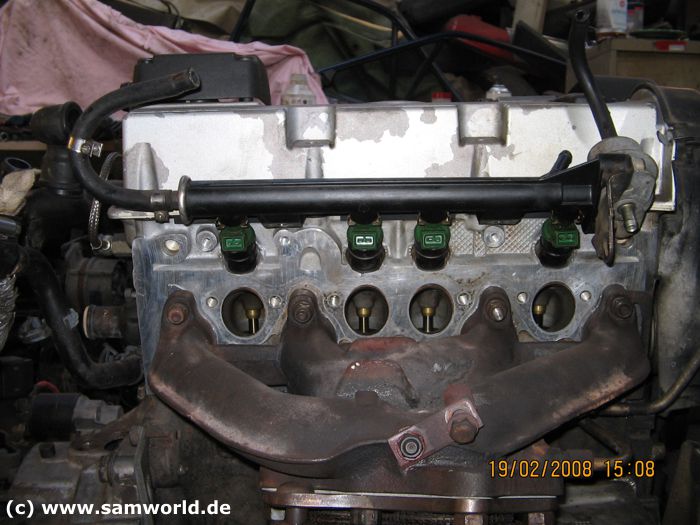

Die überholten Einspritzdüsen sind jetzt wieder verbaut.
Highslide JS
VW Passat G60 Syncro Umbau :

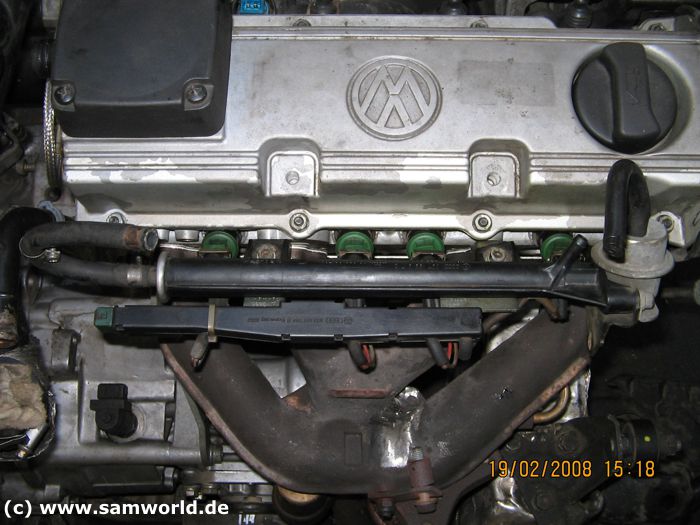

Einbau der Einspritzleiste auf die Einspritzventile.
Highslide JS
VW Passat G60 Syncro Umbau :

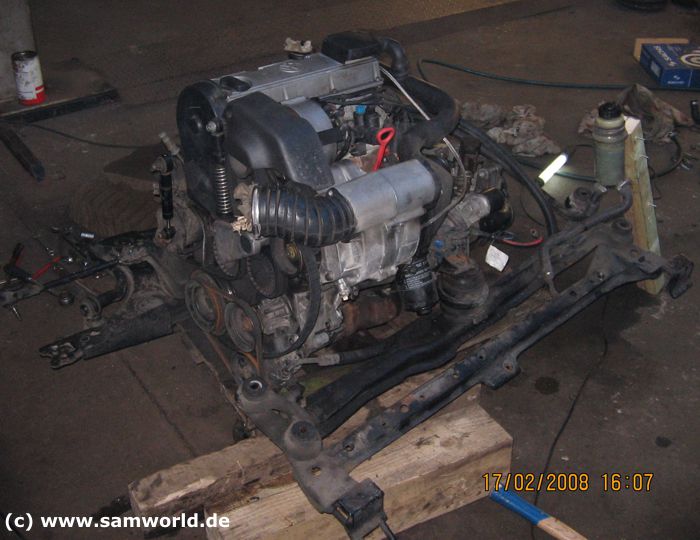

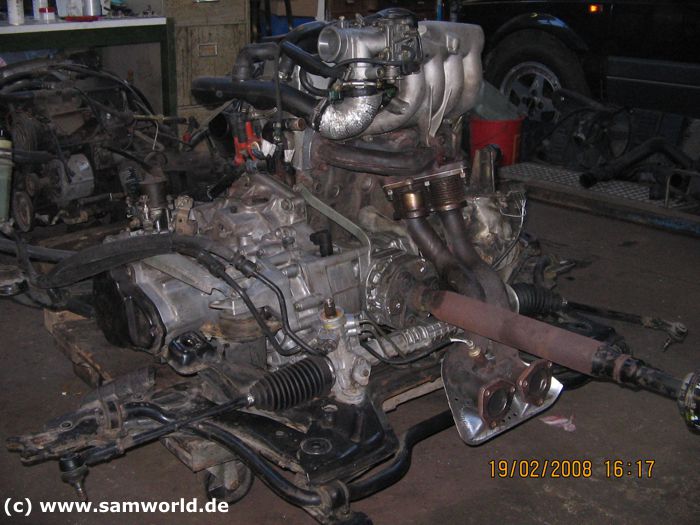

So nun ist der Motor wieder komplett und fertig für den Einbau ins Auto :-)
Highslide JS
VW Passat G60 Syncro Umbau :

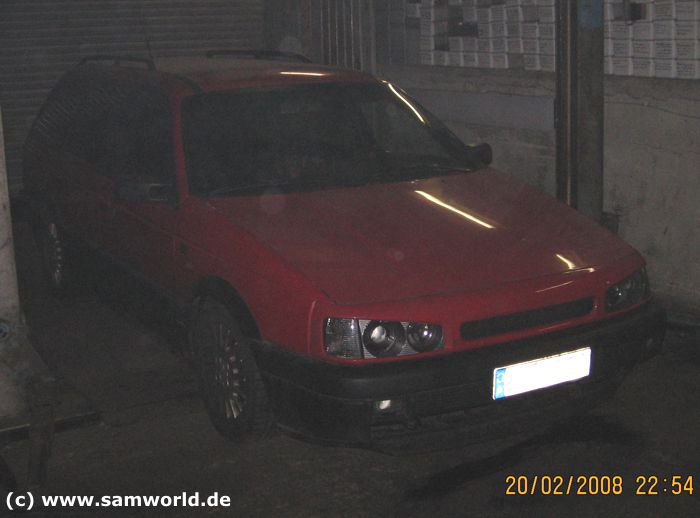

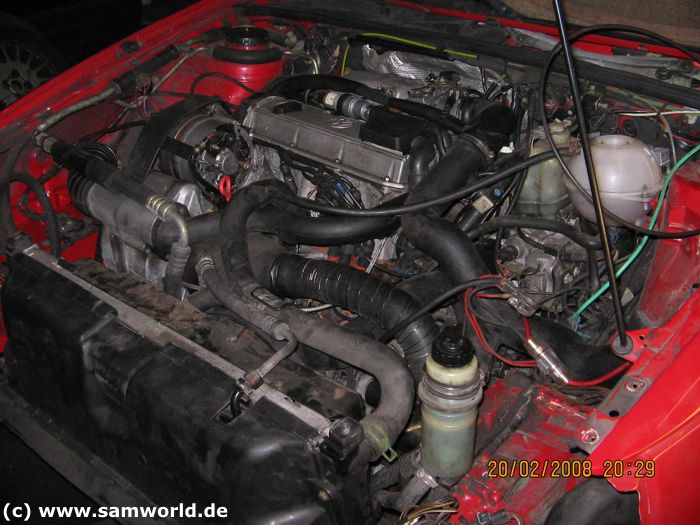

Der Motor sitzt jetzt endlich wieder an seinem Platz.
Highslide JS
VW Passat G60 Syncro Umbau :
Fertig, alles hat sehr gut geklappt und der Motor sprang sofort an. Getriebe, Kupplung und Antrieb funktionieren jetzt wieder tadellos.
